OOO초등학교 시청각실 A/V 시스템 설치 사례

​

​

​

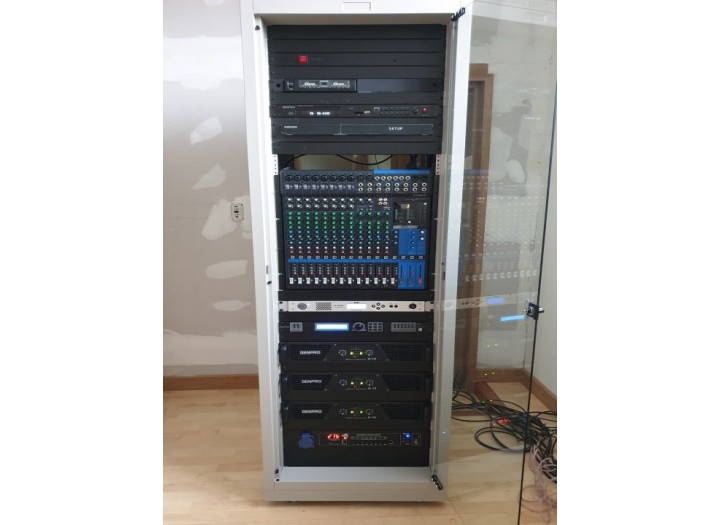

전체적인 장비의 구성은 사용자 편리성을 최대한 고려하여 배치 되었습니다.

사용자의 눈높이에 각종 미디어기기들을 배치하였고

가슴높이 아래에 16CH 오디오 믹서를 배치

그리고 하단에 앰프와 전원분배기를 배치하여

사용자의 조작 편리성을 극대화 하였습니다.

​

다양한 기기의 입력을 최대한 포용하기 위하여 16CH 오디오 믹서를 설치하였고

오디오 믹서 출력의 잡음제거 및 풍부하고 명료한 음원을 위하여 Digital Siginal Processor를 설치 하였습니다.

또한 카메라 J/P를 통해 들어오는 영상 및 음원을 교내 방송으로 송출하기 위해 HD Modulator 를 설치하여

실시간으로 교내 어디에서든 시청각실의 교육내용을 시청 가능하도록 하였습니다.

​

시청각실의 크기를 감안하여 500W 2CH 메인 AMP와

300W 2CH SUB AMP, Stage AMP를 설치하였습니다.

하단의 전원분배기는 최상단의 전원 스위치와 연동하여

사용자가 허리를 숙이거나 앉지 않아도 전체 장비의 ON/OFF 조작이 가능하도록

설치 되었습니다.

​

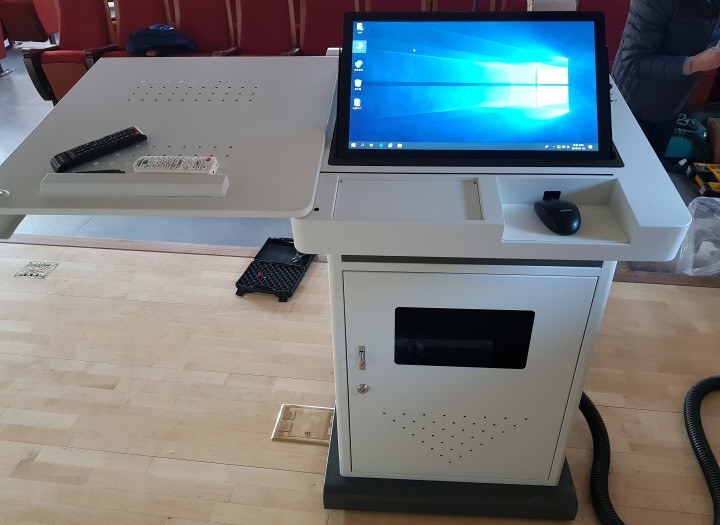

PC를 활용한 교육, 세미나의 원활한 진행을 위해 전자교탁을 설치하였고 전자교탁 내 PC의 영상은

Fiber Optic HDMI Cable을 이용하여 Projector로 연결되어

최상의 화질로 Display 되도록 설치 하였습니다.

​

​

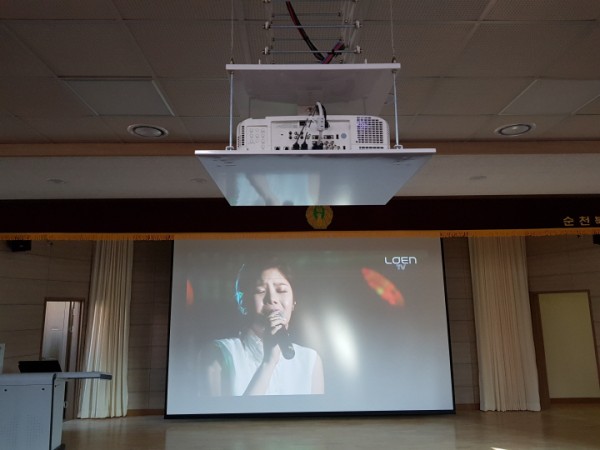

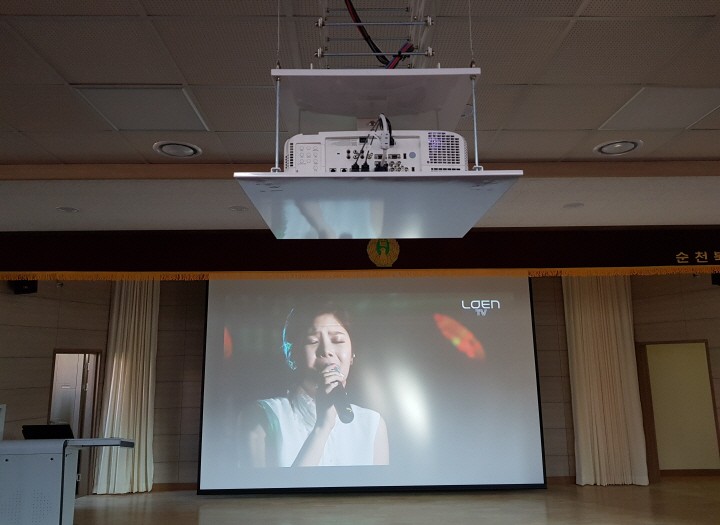

전동 Elevation은 전면 단상 상부의 커튼 높이를 감안하여 충분한 하강높이를 확보 하였으며

뒤에 앉은 피 교육자의 시야를 방해하지 않도록 설치 되었습니다.

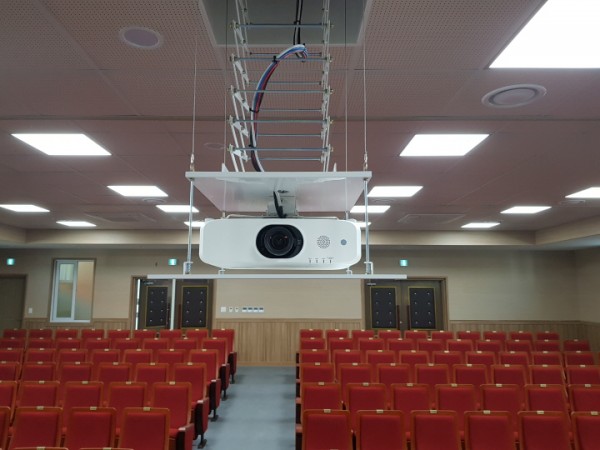

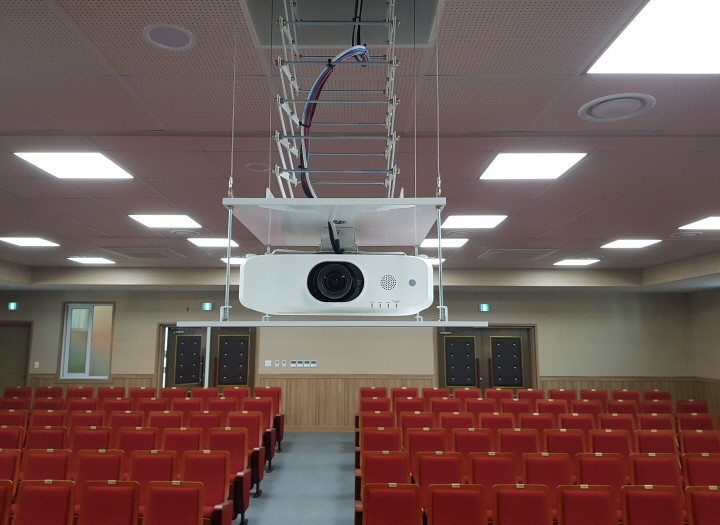

Projector는 250" 스크린에 충분한 광량을 투사하도록 고광량 Projector를 설치 하였습니다.

​

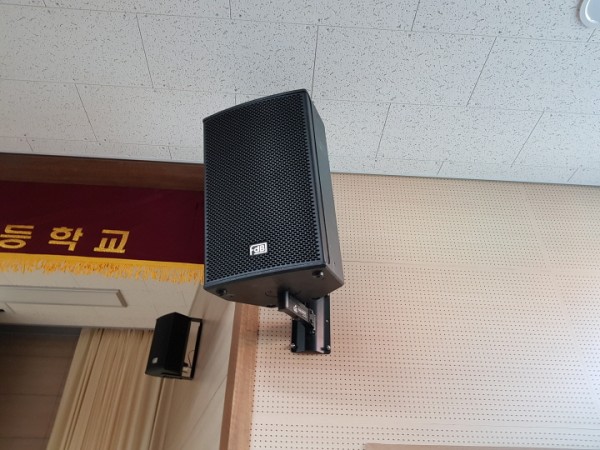

Main Speaker는 시청각실의 크기를 고려하여 정격 350W의 고출력 Speaker를 설치하였습니다.

​

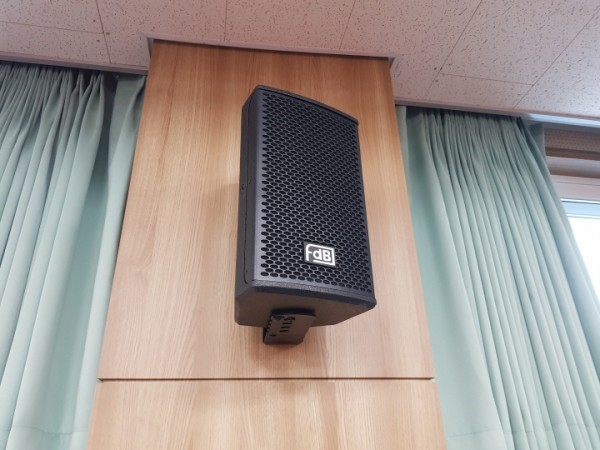

Sub Speaker와 Stage Speaker는 120W 출력의 Speaker를 설치하여 Main 스피커의 음압과 상이하지 않도록 설치 하였습니다.

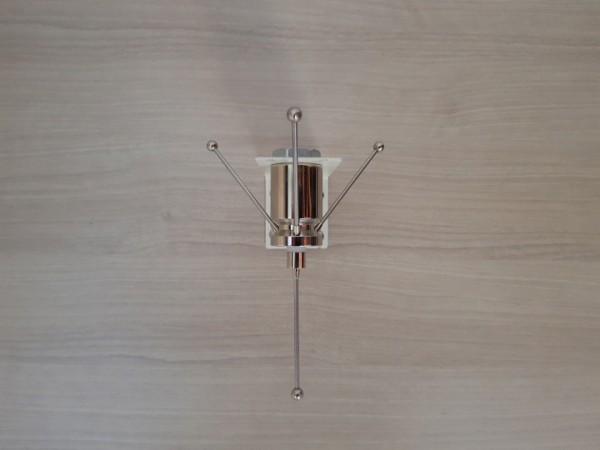

Wireless ANT는 50옴 무지향성의 제품을 선정하여 실내 어디에서도 음이 끊기지 안도록 설치 되었으며

컴팩트한 사이즈로 시야에 방해가 되지 않도록 설치되었습니다.

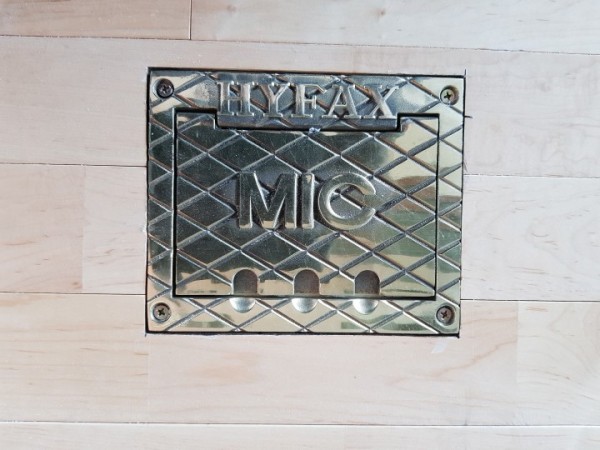

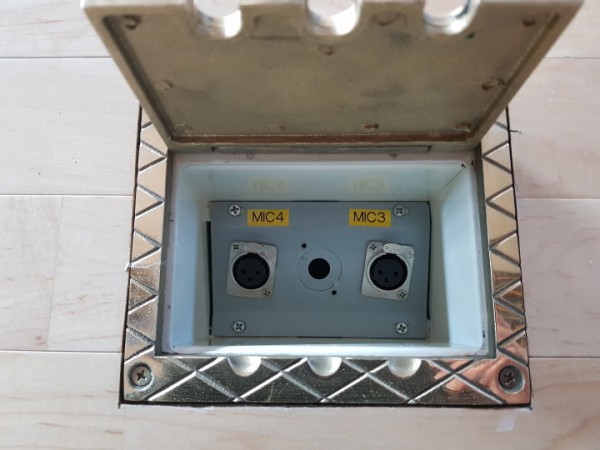

Mic Floor Box는 Floor 재질과 상이하지 않도록 고급스러운 느낌의 금장 재질 제품으로 설치 되었으며

​

Audio Mixer 입력채널의 라벨과 상이하지 않도록 라벨 부착 하였습니다.
