여수 OOO 도서관 전동 스크린, 전동 ELEVATION 6SET,

전동 바텐(6m)시공 사례

전동 매립 스크린 작업중 사진 입니다.

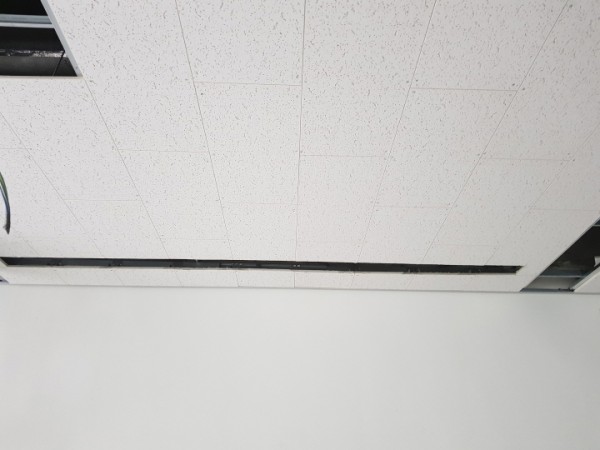

스크린의 크기에 맞게 천정 마감재를 타공한 모습니다.

​

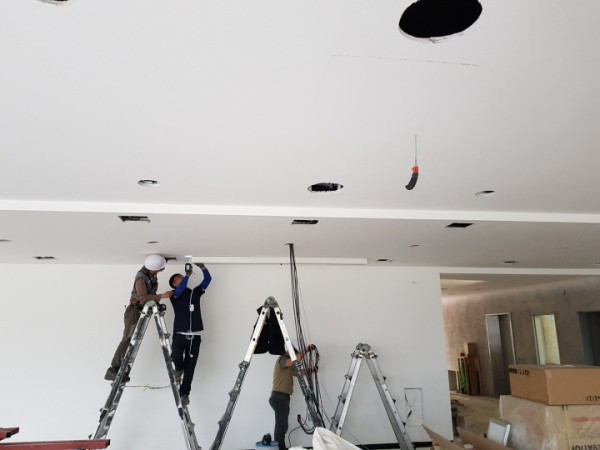

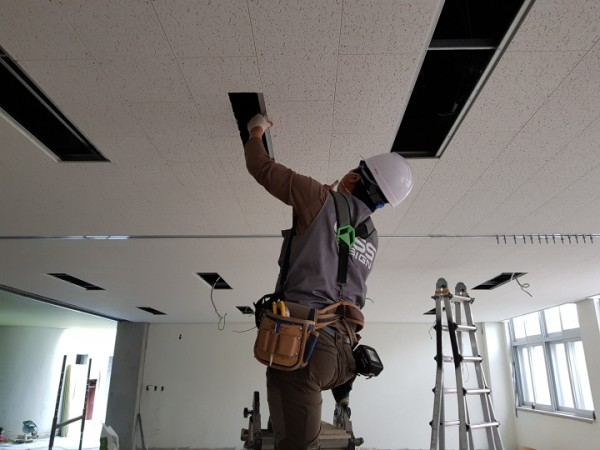

전동 ELEVATION 설치 중 사진입니다.

크기에 맞게 천정 타공 중 입니다.

​

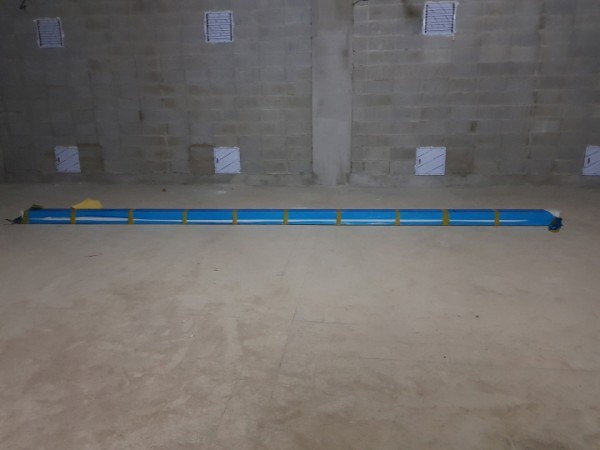

6M 전동바텐 제품 사진입니다.

설치 할 실의 크기를 감안하여 바텐 크기를 결정 하였으며

천정 구조물의 와이어 간섭을 배제하기 위하여

프레임, 모터 일체형을 선정하였습니다.

​

전동 스크린 설치 중 사진입니다.

전면 인테리어 마감 높이에 맞춰서 스크린을 설치 하였습니다.

​

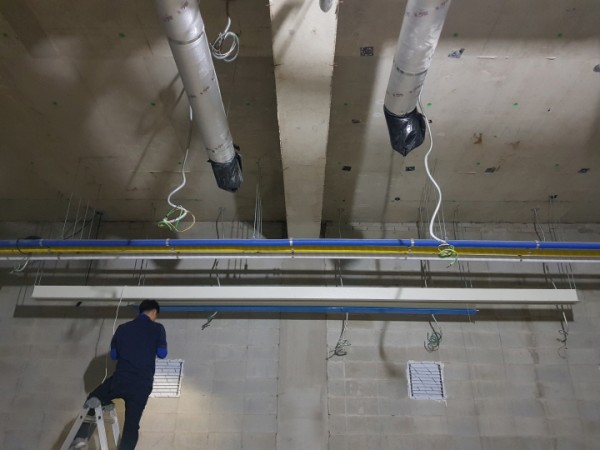

전동 바텐 설치 완료된 사진입니다.

차후 안전을 대비하여 셋트앵커와 전산볼트로 견고하게 설치하였습니다.

담당자와 협의하여 하강 높이는 프래카드 거치시 불편하지 않도록

가슴높이 정도로 셋팅 하였습니다.

​

​

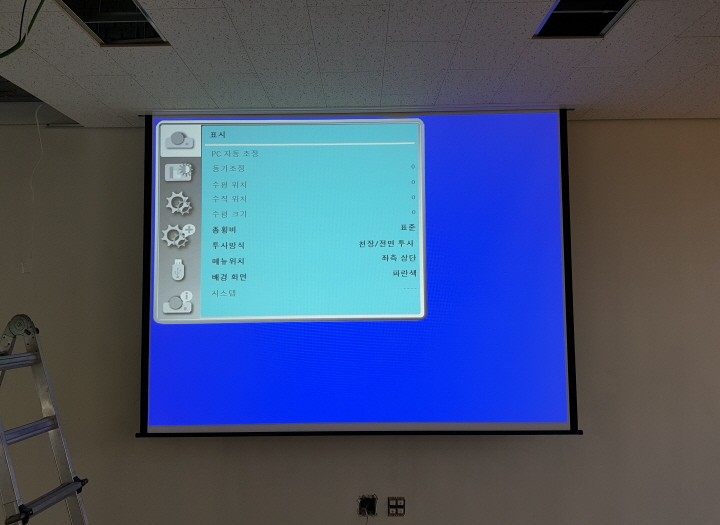

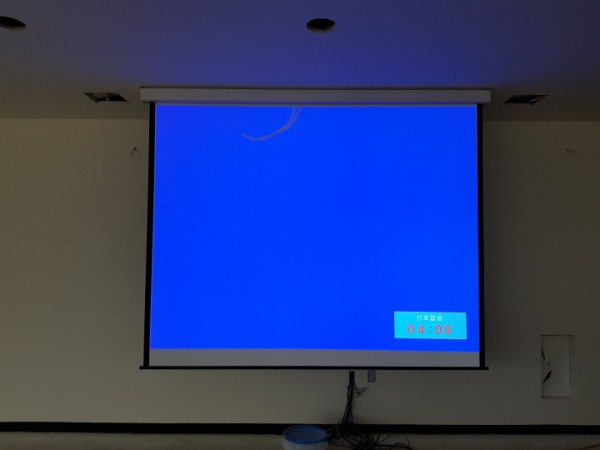

스크린 설치 완료된 사진입니다.

스크린의 정상 작동 여부와 프로젝터 영상을 투사하여  하강 높이 및

스크린 천의 오염상태, 말림상태를 체크하였습니다.

​

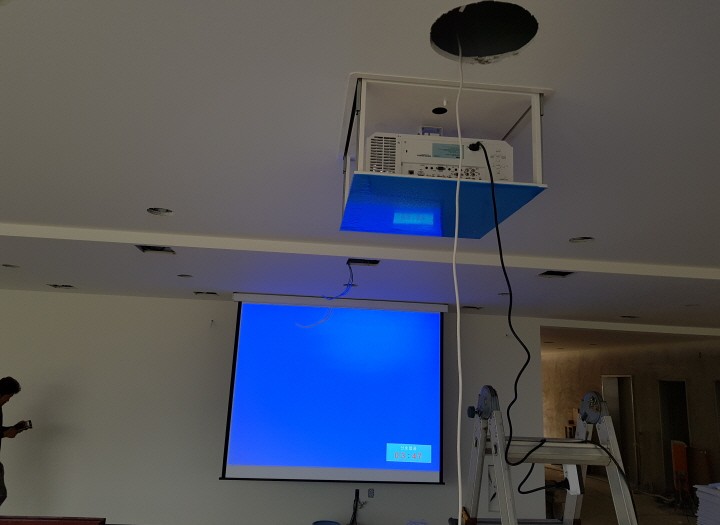

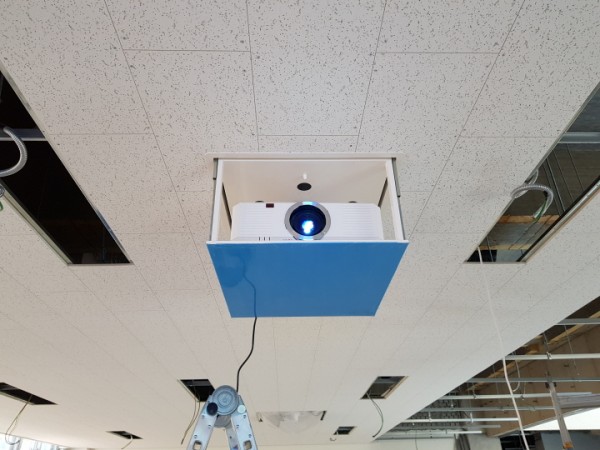

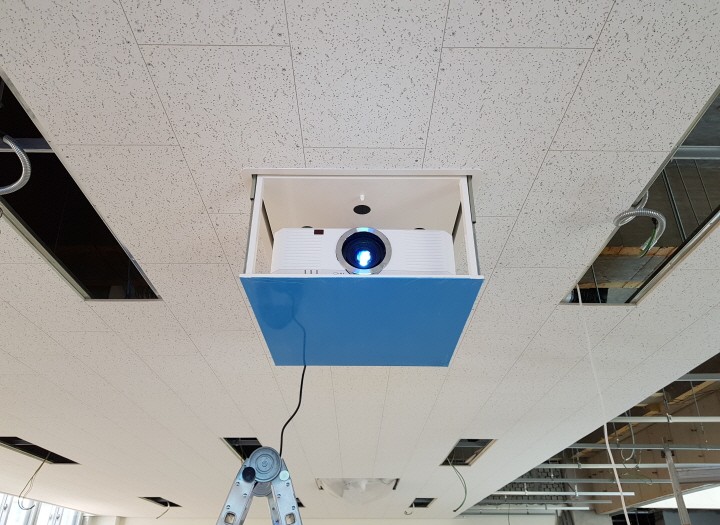

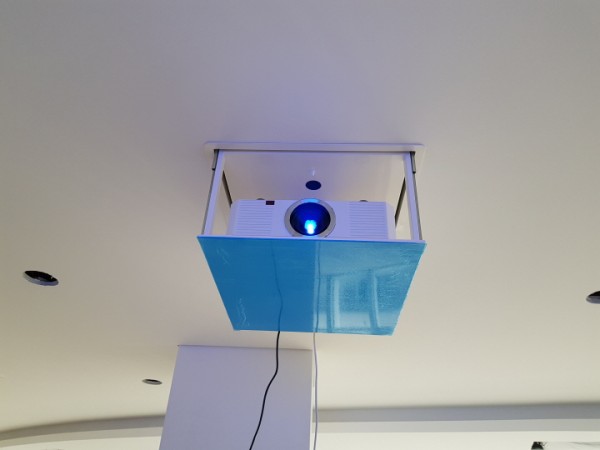

전동 ELEVATION 및 프로젝터 설치 완료된 사진입니다.

천정 마감재의 수평면과 정확이 일치하도록 설치 하였으며 스크린의 중앙과

프로젝터 렌즈 중앙을 일치시켜서 설치하였습니다.

또한 프로젝터의 투사거리를 계산하여 차후 스크린 크기변경 및 영상크기 변경을 감안하여

적당한 거리를 유지하여 설치 하였습니다.
