OOO의회 구내 HD방송 송출 시스템 구축 공사 사례

OOO의회 본회의장 방송실에서 2,3층 상임위원회, 본회의장 영상 및 음향을 HD-SDI 신호로 전송 받아

구청, 의회의 각 실과에 RF 송출하고 구청 방송 또한 의회로 송출 할 수 있도록 시스템을 구축한 사례입니다.

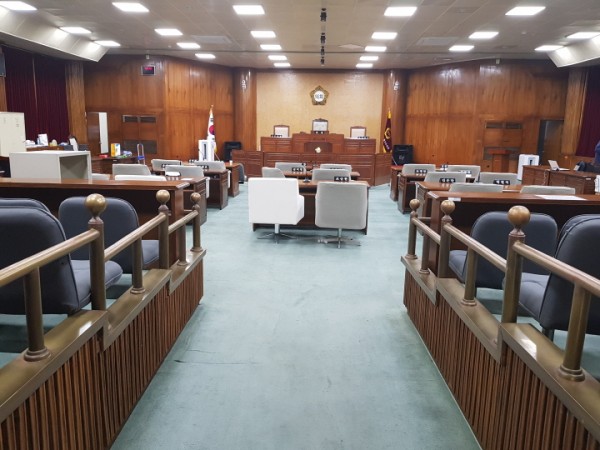

<OOO의회 본회의장>

기존 의회 3개실의 HD영상을 의회 각 실과 및 구청에 송출하여 사용하고 있습니다.

의회 각 실과로의 RF송출은 HD로 송출중 이었으나 구청으로의 송출, 구청에서 의회로의 송출은

아날로그 송출중입니다.

​

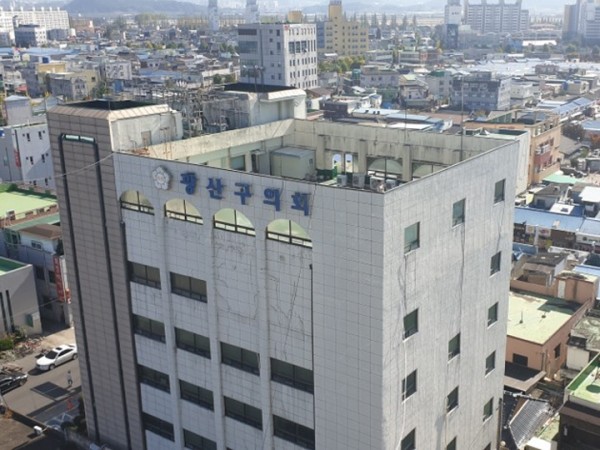

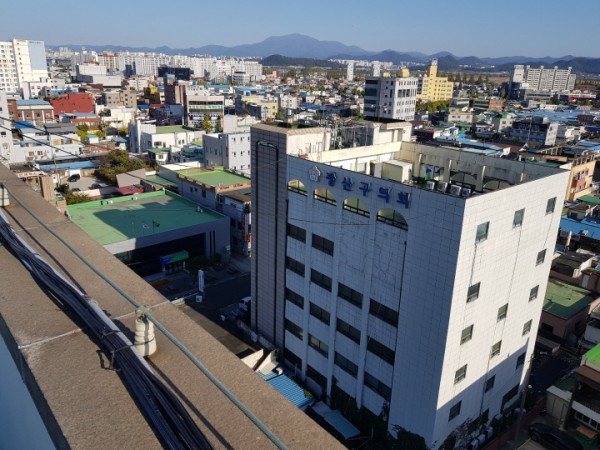

<OOO의회 건물>

기존 RF케이블은 1회선뿐이었고 그 또한 노후화하여 신규 RF 케이블 포설이 필요한 상황입니다.

의회 건물과 구청 건물은 직선거리로 약 50여 미터 떨어져 있고

건물과 건물 사이에 전력선이 지나가는 관계로 RF케이블의 가공 포설에 신중을 기해야 하는 상황입니다.

​

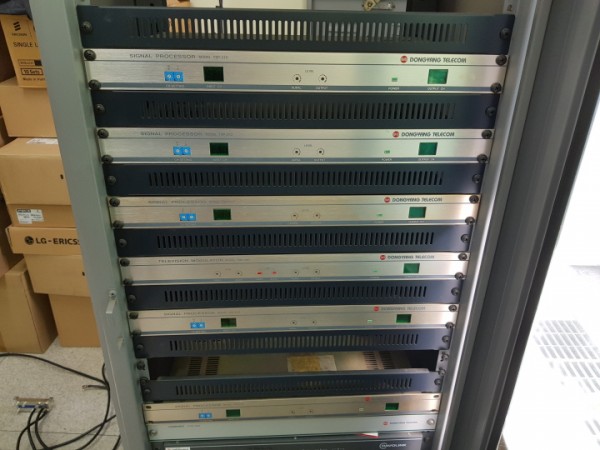

<기존 장비>

기존 불용 장비들이 많아 장비 철거 후 신규장비 설치가 필요한 상황입니다.

​

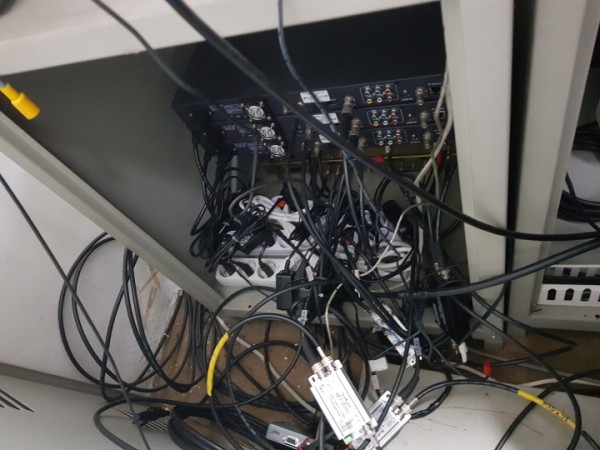

<기존 케이블 배선>

기존 케이블 배선 또한 정리가 전혀 안되어 있는 상태였고 불용 케이블이 많아 철거 및 정리가 필요한 상황입니다.

​

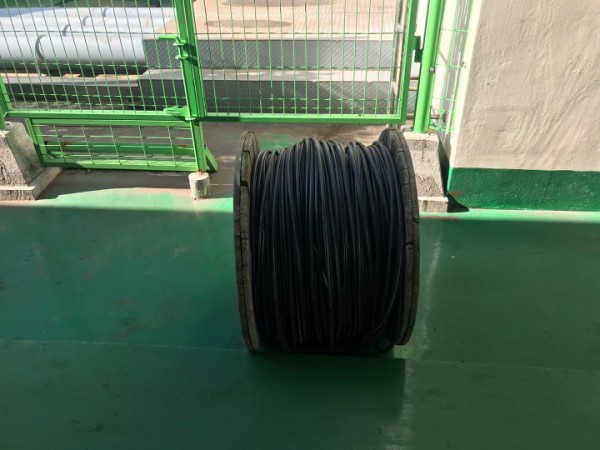

<옥외용 7C Wired RF Cable>

의회와 구청간 RF케이블은 충분한 신호전달과 악천후에도 견딜 수 있도록

옥외용 7C Wired RF 케이블을 사용하였습니다.

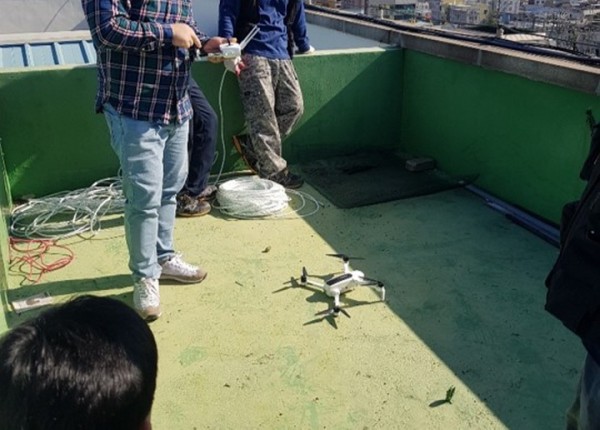

<가공 케이블 포설을 위한 드론 활용>

건물간 가공케이블 포설 시 최대한 안전을 확보하기 위하여 드론을 활용하여 얇은 두께의 견인선을

보내고 얇은 견인선에 다시 두꺼운 견인선을 보내고 두꺼운 견인선에 RF케이블을 보내는 방식으로

건물간 가공케이블 포설을 하였습니다.

(RF 케이블은 의회, 구청간 송,수신 2회선과 예비용 1회선을 포설 하였습니다.)

​

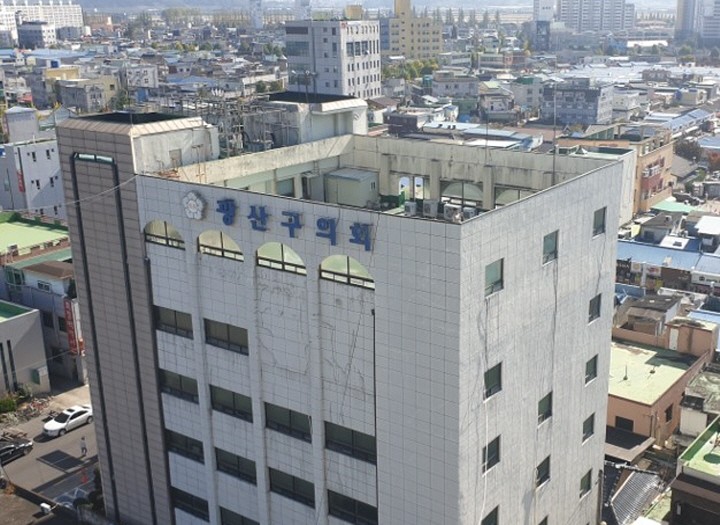

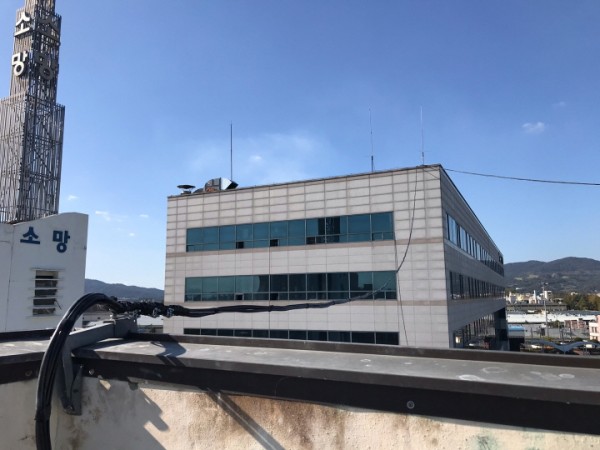

<가공케이블 포설>

​

<가공케이블 포설>

RF케이블을 견고하게 고정하기 위하여 'ㄷ'자 지지대를 앵커로 고정 설치하였고 별도의 와이어로

RF케이블을 포박하여 옥외용 RF 케이블 포설 완료 하였습니다.

​

<RF CH Combiner>

의회 방송실에 Combiner를 추가 설치하여 의회 송출용과 구청 송출용을 분리 사용하여

루프되는 신호가 없도록 하였습니다.

​

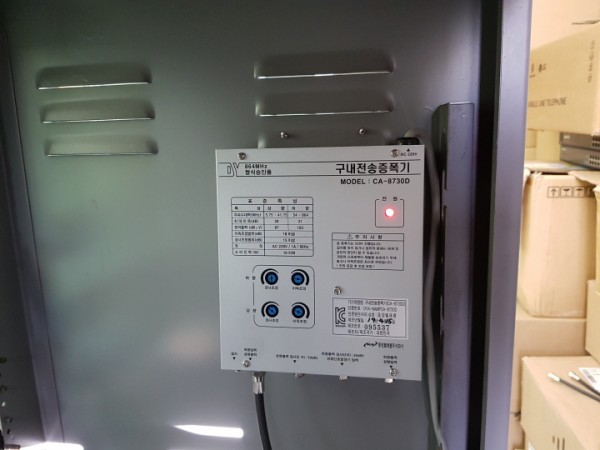

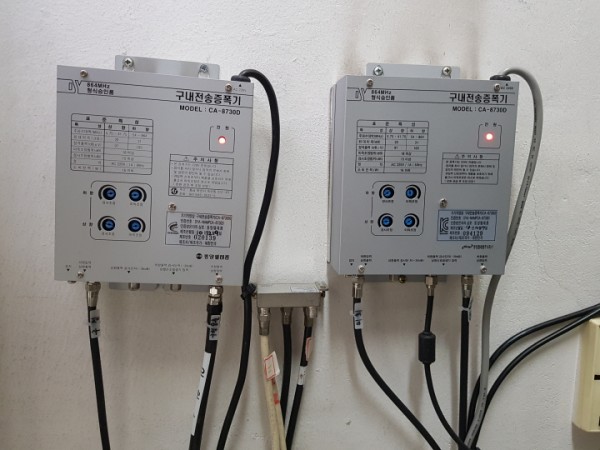

<RF 신호 증폭기>

기존 의회용 증폭기에 구청 송출용 증폭기를 추가하여 의회 RF신호가 구청까지

장거리 전송될 수 있도록 설치 하였습니다.

​

<RF 신호 증폭기>

구청에서 또한 의회로 장거리 전송 가능하도록 증폭기를 신규 설치 하였습니다.

​

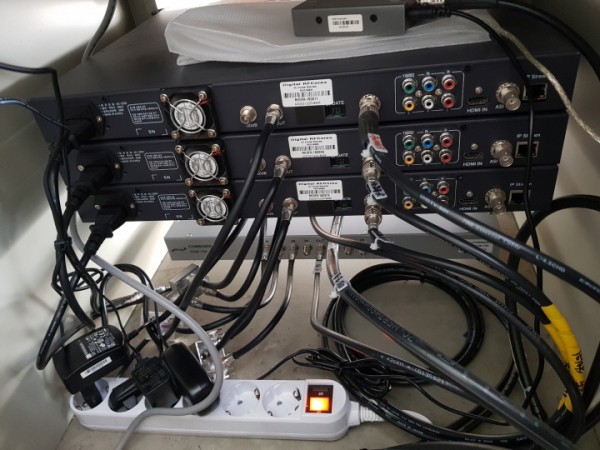

<케이블 정리 및 연결>

불용케이블과 불용장비들을 철거하였고 연결 및 정리, 라벨까지 완료 하였습니다.

​

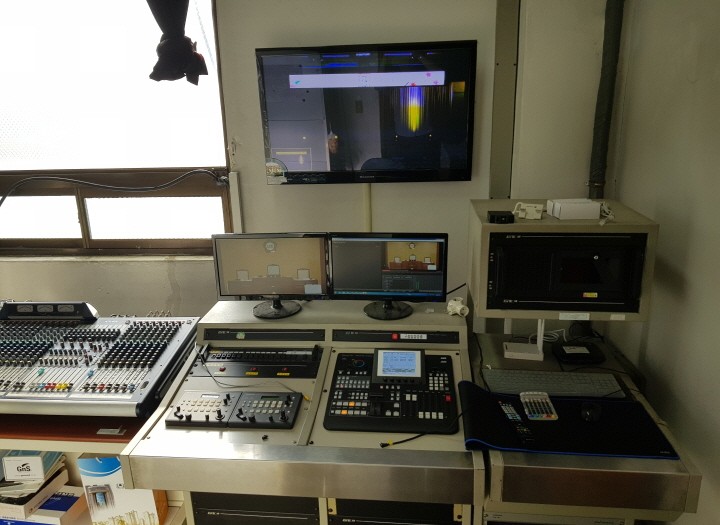

<의회 방송실>

최종 RF신호 레벨테스트 및 TV 시험방송 테스트를 통해

의회 3CH과 구청 2CH을 의회 및 구청 각 실과에서 시청 가능하도록 설치 완료하였습니다.
