OOO의회 영상 시스템 구축 사례

​

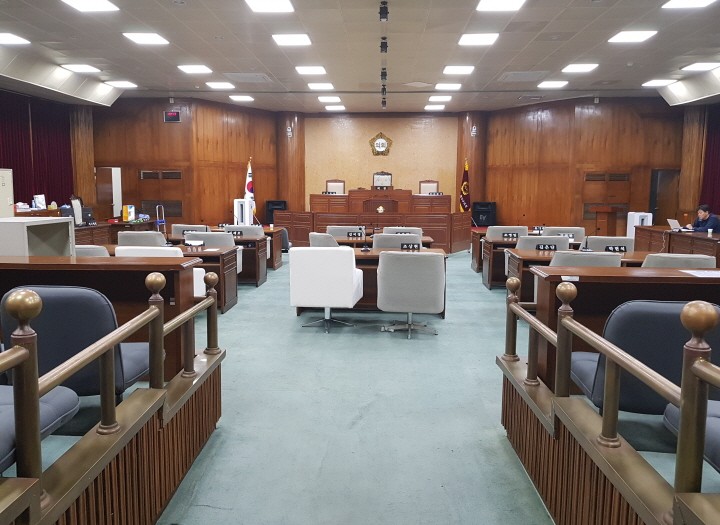

OOO의회 본회의장

​

​

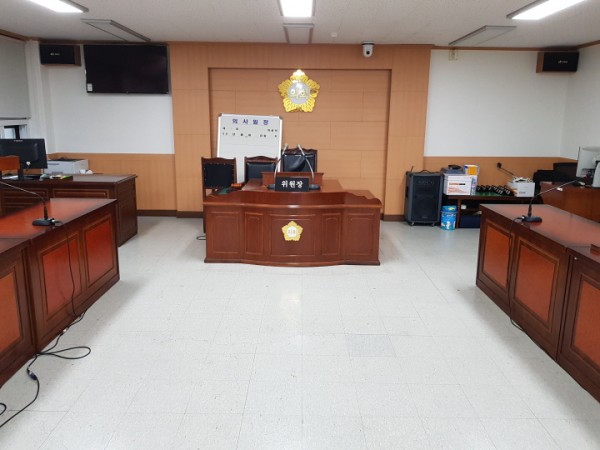

OOO의회 2층 상임위원회실

​

​

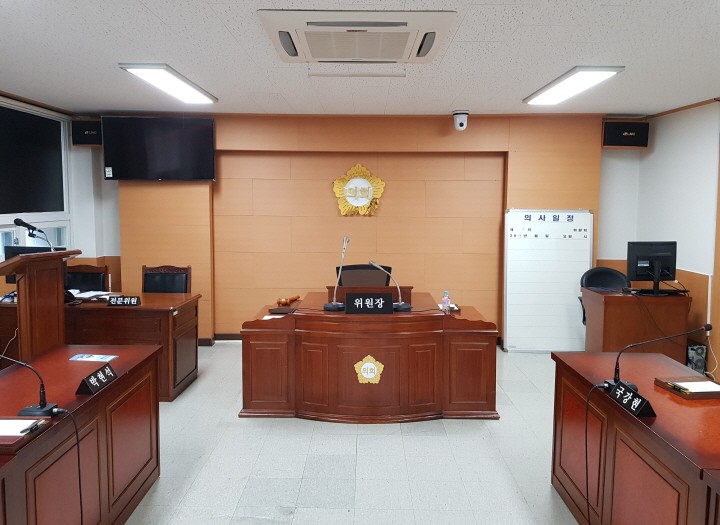

OOO의회 3층 상임위원회실

OOO의회는 본회의장과 2개의 상임위원회 실로 구성되어 있는데

각 상임위원회실의 장소가 협소하여 본회의장의 방송실에 별도의 공간을 활용하여

​

상임위원회실의 영상 및 음향장비들을 운용하고 있습니다.

​

​

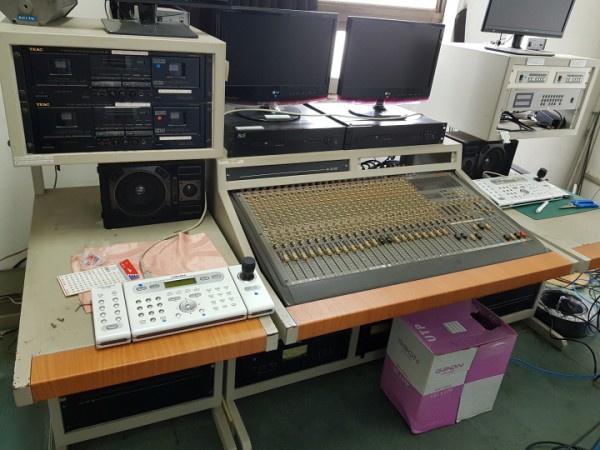

상임위원회 방송실 모습(본회의장)

영상시스템은 노후화된 아날로그 시스템으로 구축되어 사용해 왔으며 음향장비 또한 노후화된

오디오믹서 1대로 2층,3층 상임위원회 음향을 운용해 왔습니다.

의회 자체 방송 및 음향 상태는 심각한 상태였으며 불용 장비들이 많아

HD로의 전환 및 기존장비들의 정리가 필요한 상태 였습니다.

또한 언제 어떻게 사용되어졌는지 모르는 케이블들이 많아서 케이블 정리도 필요한 상황입니다.

​

​

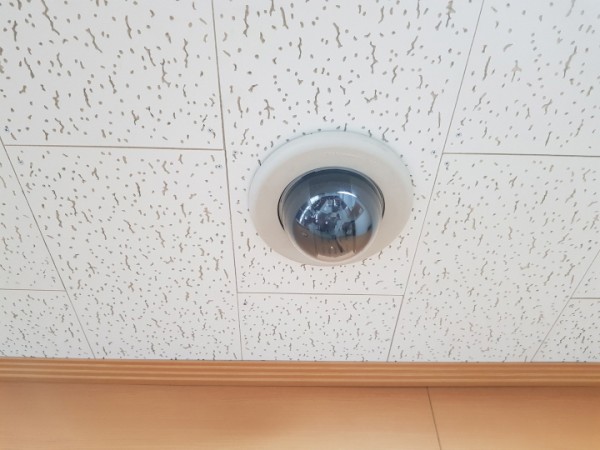

상임위원회실의 기존 아날로그 돔 카메라

​

​

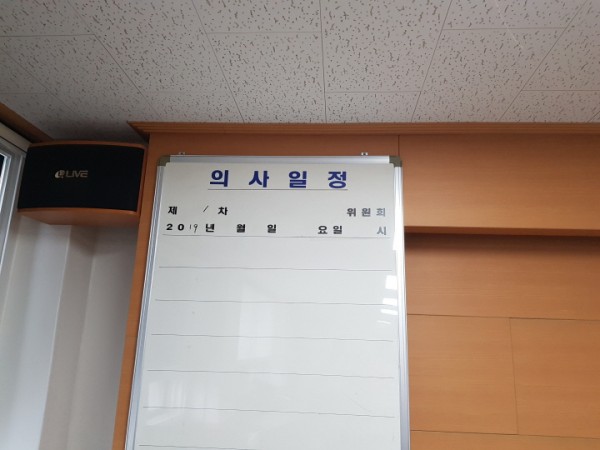

별도의 디스플레이장비 없이 의사 일정을 게시판 형태로 사용중입니다.

​

​

​

​

신규설치될 AW-HE40S PTZ 카메라 영상 및 각종 HD 소스 기기들을 연결하기 위한

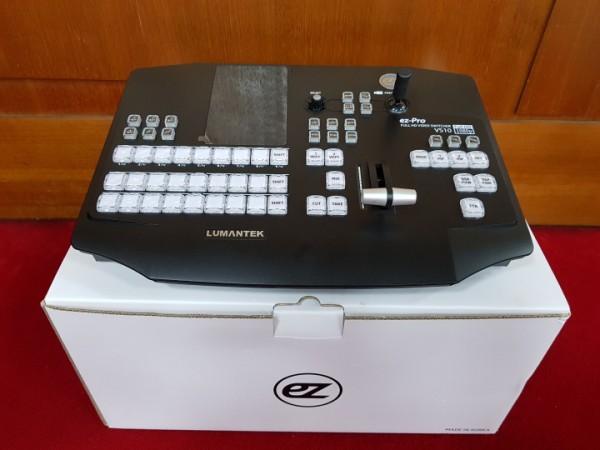

LUMANTEK ez-PRO VS10  Live Swicher

​

​

Live Swicher의  PGM 영상과 Audio Mixer 의 음성신호를 입력받아 Mux 된 신호를

각종 디스플레이 송출장비로 HD-SDI 신호로 전송하기 위한

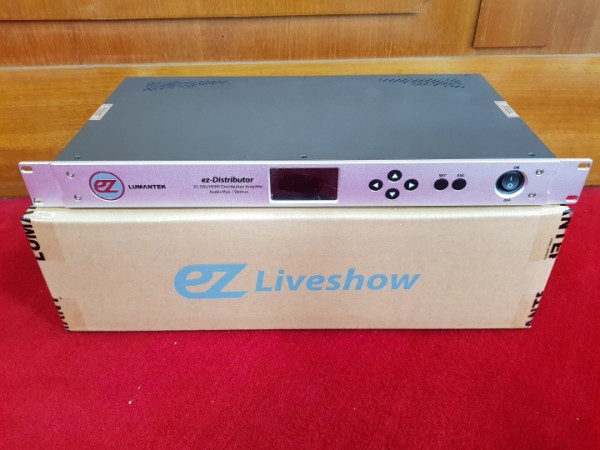

LUMANTEK  ez-VD12  Distributor

​

2,3층 상임위원회실의 전면관 후면에 각각 설치될

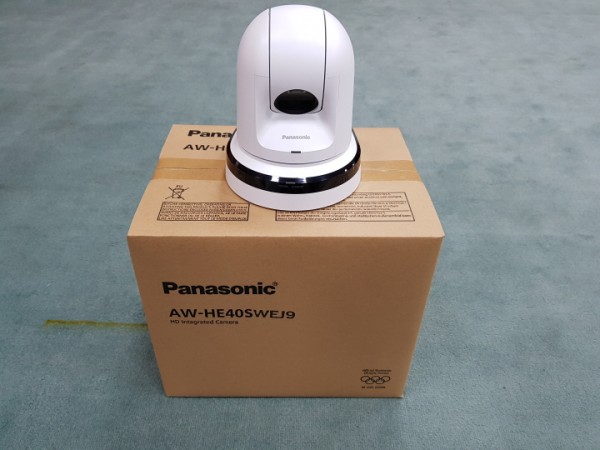

AW-HE40S HD PTZ camera

​

​

상임위원회실의 PTZ 카메라를 제어하기 위한

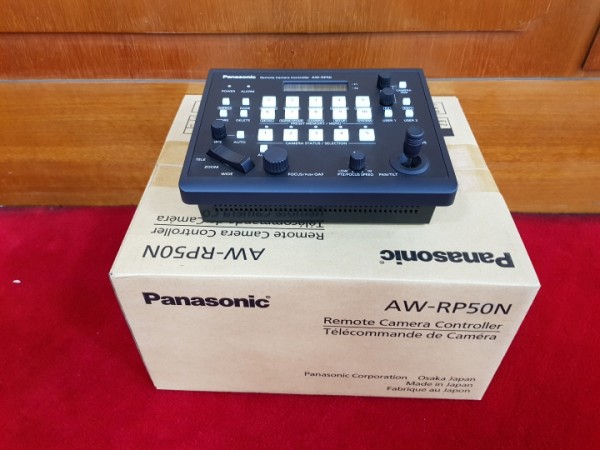

AW-RP50 PTZ Controller

​

​

​

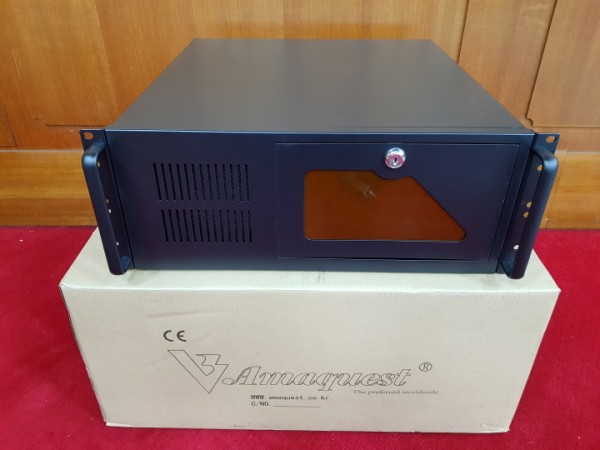

송출 및 녹화를 위한 i7 PC

공간활용을 위해 Rack Mount Type을 선정 하였습니다.

​

​

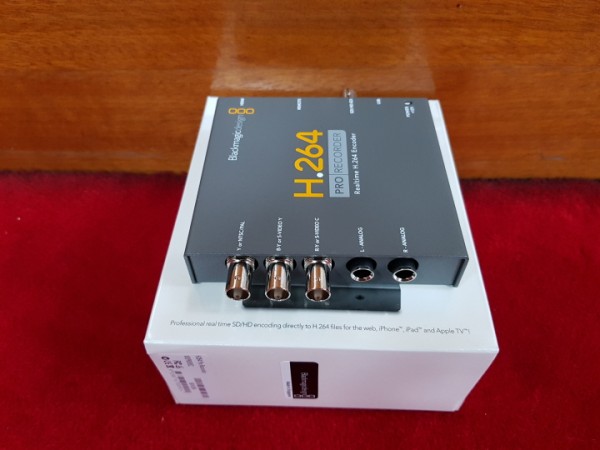

USB 인터페이스 지원으로 PC에서 PGM 영상과 음성을 녹화하기 위한

BlackMagic H.264 PRO RECORDER

​

​

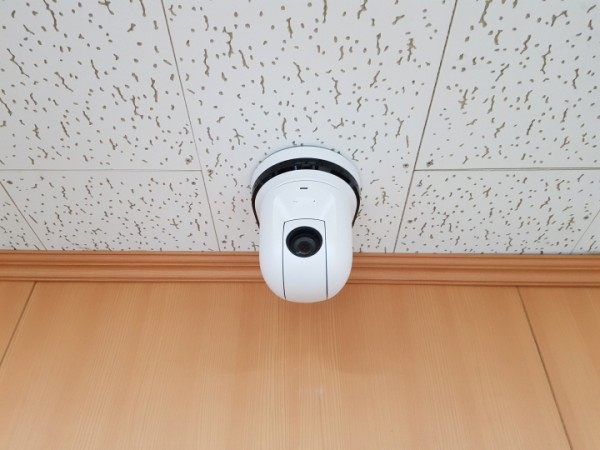

기존 Analog 카메라 철거 후 HD-SDI 케이블 신규 포설하여 AW-HE40S PTZ 카메라를

​

천정 실링 설치 하였습니다.

​

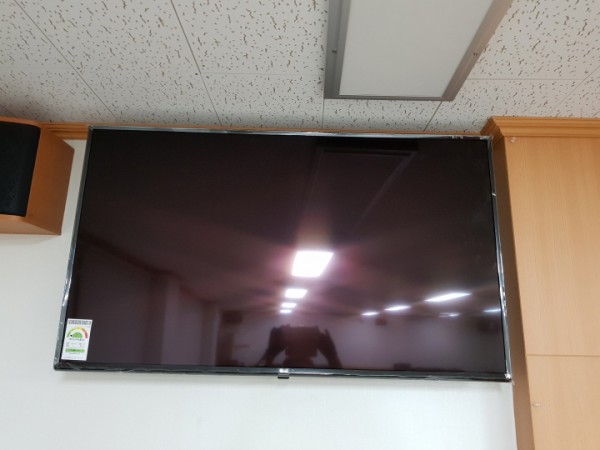

기존 게시판 철거 후 49" TV 를 신규 설치 하였습니다.

방송실에서 송출하는 영상뿐만 아니라 상임위 자체 PC의 영상도 송출 할 수 있도록 설치 하였습니다.

​

​

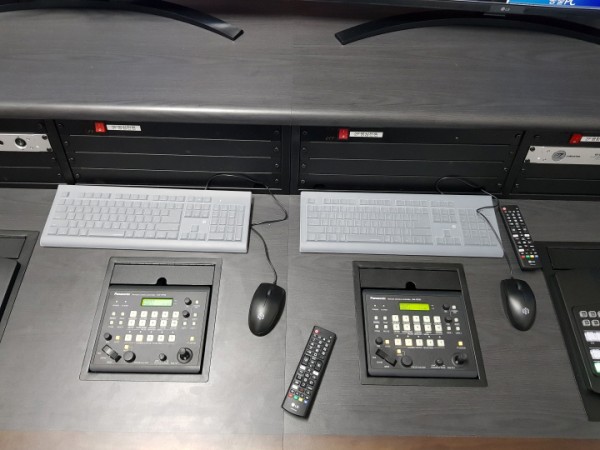

방송실 콘솔데스크에 설치된 Live Swicher,

​

​

PTZ Camera Controller AW-RP50 설치 완료 사진​

​

​

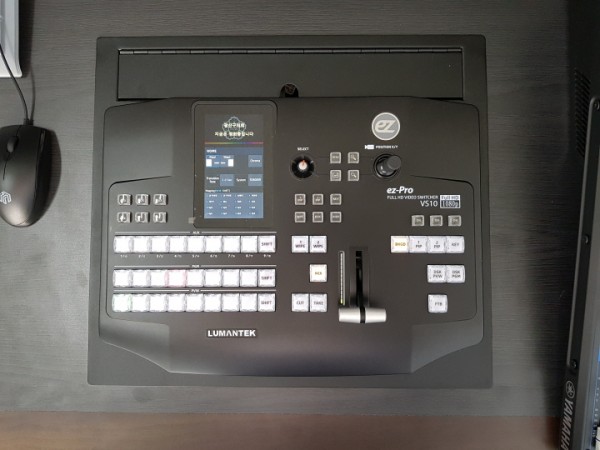

Live Swicher와 PTZ Camera Controller 실측하여 데스크 상판에 매립 설치 하였습니다.

​

​

​

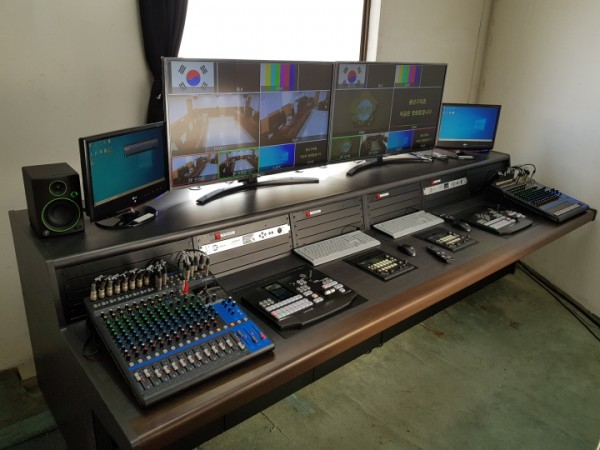

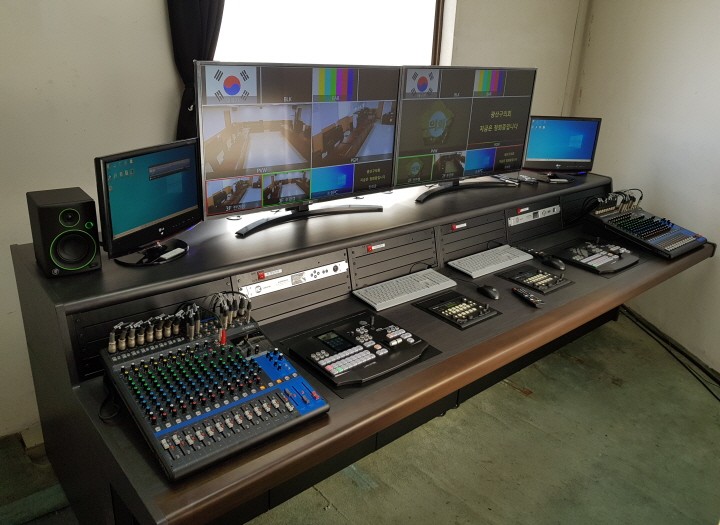

2층 및 3층 상임위원회 방송실 전체 장비 설치 완료된 모습입니다.

전체적으로 자주사용되는 장비들은 한명의 운용 요원으로도 조작 가능하도록 배치 하였으며 각 상임위원실 별로

영상장비의 전원을 2,3층으로  별도로 분리하여 운용할 수 있도록 전원 조작 스위치를 분리 하였으며,

영상은 2층 상임위원회실과 3층 상임위원회실을 완전히 분리하여 운용가능하도록 설치 하였습니다.

​

​

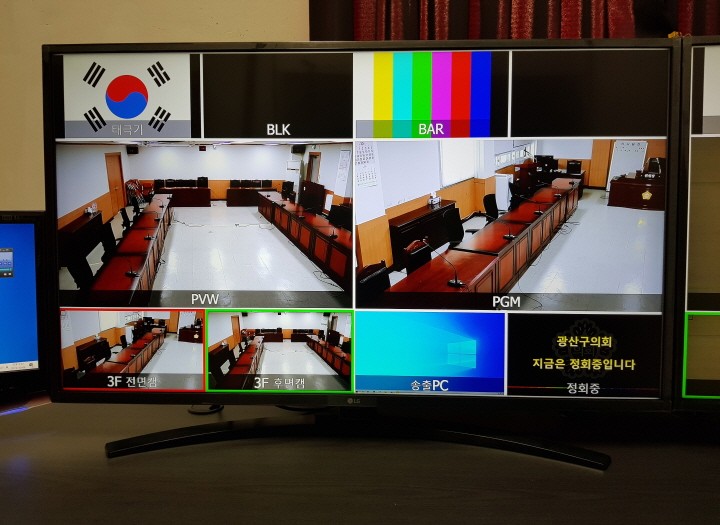

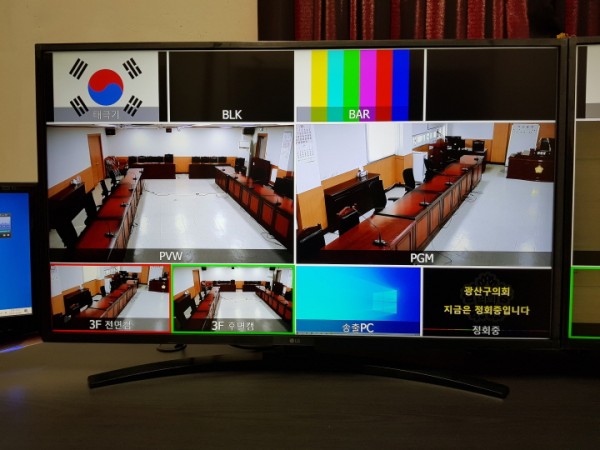

2층, 3층 상임위워회실의 멀티뷰 화면입니다.

운용의 편리성을 최대한 도모하기 위해 카메라 영상 및 자주 사용되어지는 이미지를 직관적인

레이아웃으로 구성 하였습니다.
