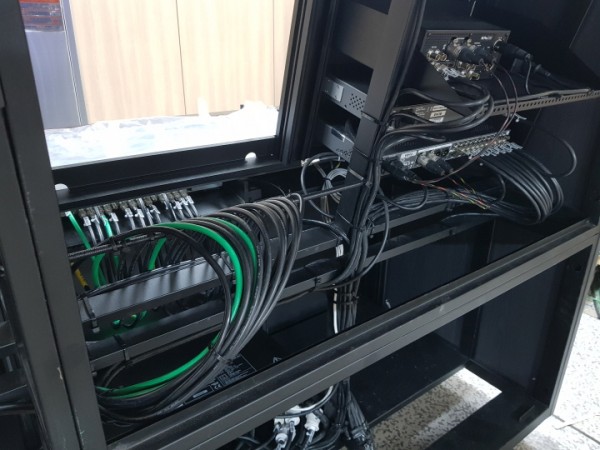

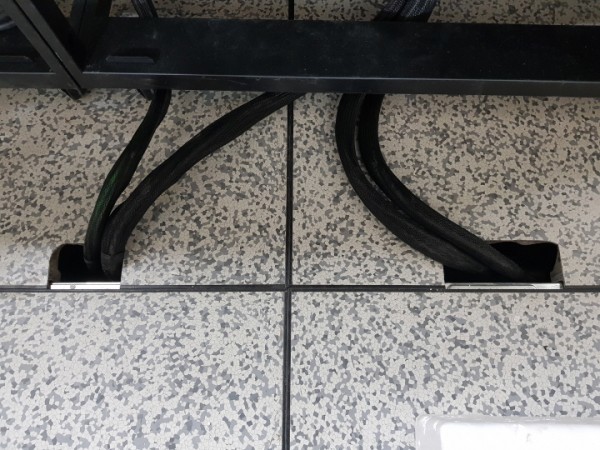

케이블 익스펜더를 사용하여  케이블 보호 및 구분, 미관을 고려하여 시공하였습니다.

​

콘솔데스크 내 케이블은 그룹별로 구분 후 케이블 타이를 사용햐여 포박 및 고정하였습니다.

​

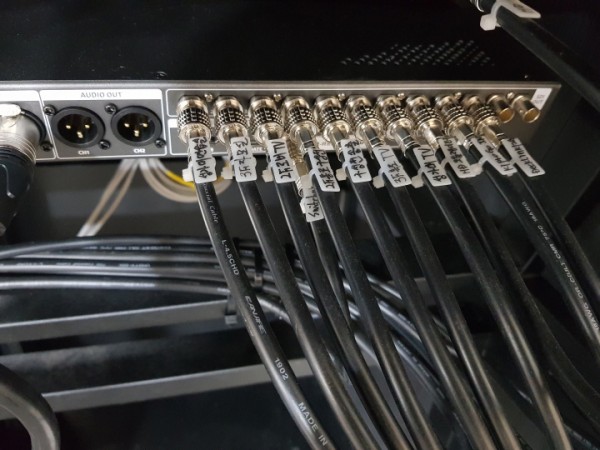

장비에 연결되는 모든 케이블은 연결 장비별로 라벨을 하여 유지관리 및 보수가 용이하게 설치하였습니다.

​

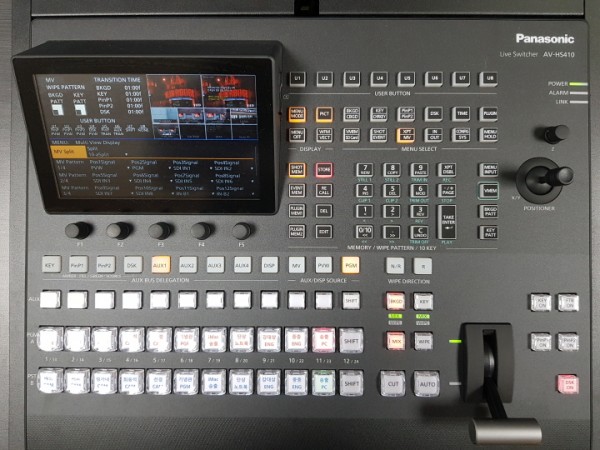

Live Switcher 버튼에도 입력 및 출력 라벨을 버튼 내부에 심어서 입력 및 출력 신호를 한눈에 식별하기 쉽도록 시공 하였습니다.

​

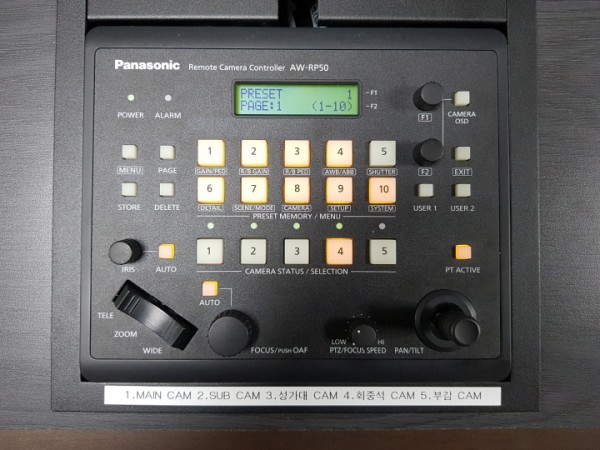

PTZ 컨트롤러에 입력카메라별 라벨을 하였고, 장면에 따른 프리셋을 카메라별 각각 지정하여

운용상 최대한 편리하도록 시공 하였습니다.

​

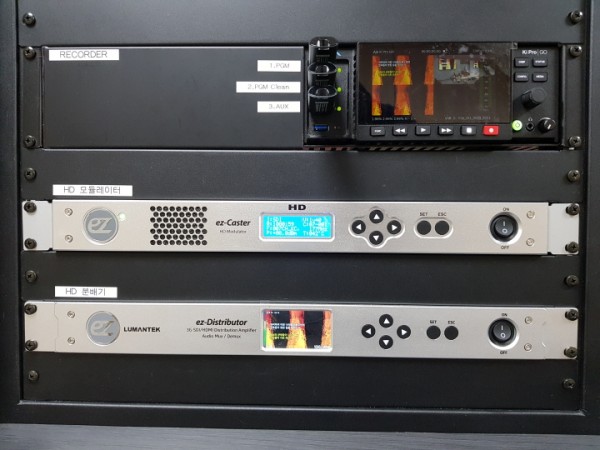

4CH USB Recorder, HD Modulator, HD Distributor 입니다.

4CH Recorder의 각 입력은 PGM,Clean, Aux를 구분하여 입력 연결하였고 1개의 채널은

별도의 외부소스를 연결 가능하도록 설치 하였습니다.

교회 내 각 부속실 TV의 DTV 케이블 채널에서 본당 영상, 음성을 시청할 수 있도록 HD Modulator를

설치 하였고 별도의 RF증폭기를 설치하여 장거리 전송이 가능하도록 하였습니다.

또한 HD Distributor를 설치하여  각 부속실 중 외부입력을 통해 본당 실황을

최대한 딜레이 없이 시청 가능하도록 시공 하였습니다.

​

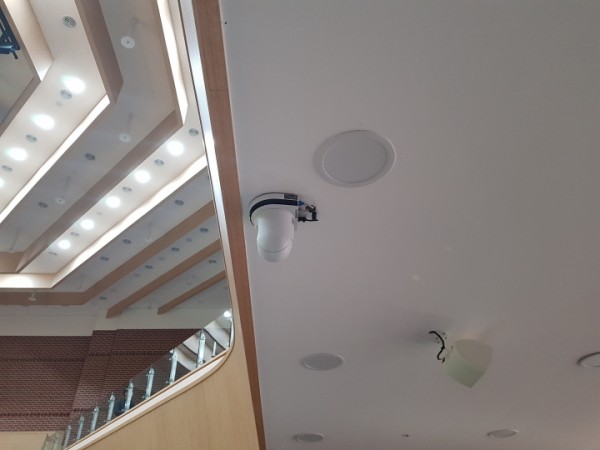

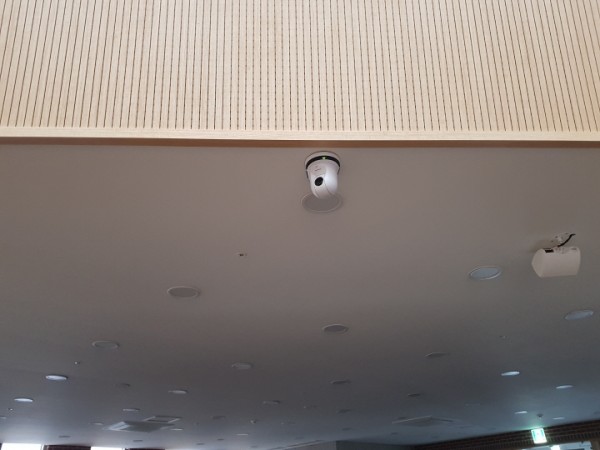

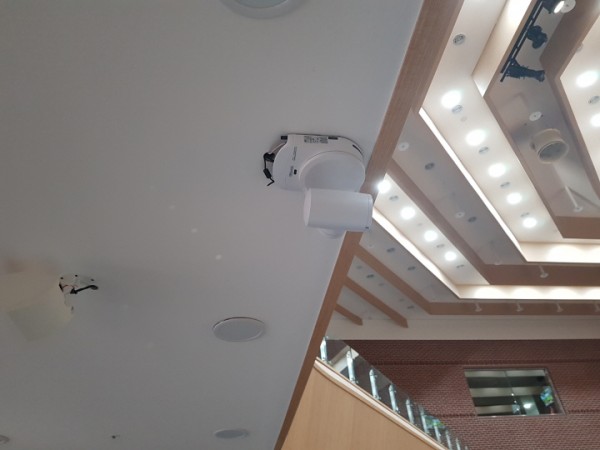

Main PTZ Camera 입니다.

강대상 목사님의 위치와 수직 위치에, 바스트샷을 고려하여 위치 선정하였으며

별도의 천정 보강 작업을 하여 카메라 영상이 떨리지 않도록 설치 하였습니다.

​

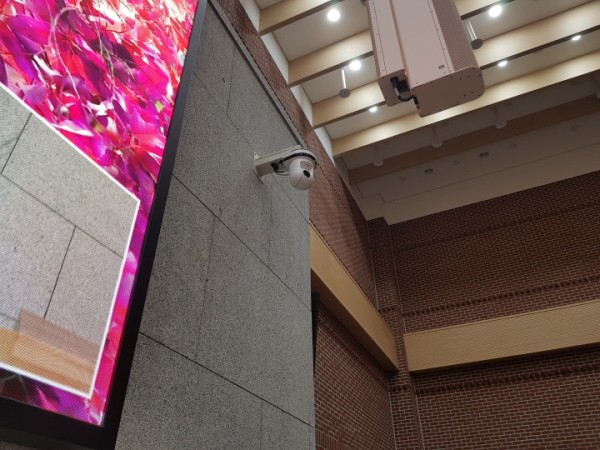

SUB PTZ Camera 입니다.

강대상 별도 설교자 및 발표자의 수직 위치에, 바스트샷을 고려하여 위치 선정하였으며

별도의 천정 보강 작업을 하여 카메라 영상이 떨리지 않도록 설치 하였습니다.

​

성가대 PTZ Camera 입니다.

상가대와 카메라의 중간에 장애물의 간섭을 피해 위치 선정하였으며

성가대 전체 모습을 영상에 담을 수 있도록 설치 하였습니다

​

회중석 PTZ Camera 입니다.

미관을 고려하여 강대상의 중앙에서 벗어난 위치이면서 성도들의 모습을 충분히 담아낼 수 있는 위치에 설치 하였습니다.

전경용 부감 Camera 입니다.

본당 후면에 강대상이 한눈에 들어오는 곳에 부감Camera를 설치하여

설교 및 각종 행사 시 전체 화면을 담아낼 수 있도록 설치 하였습니다.

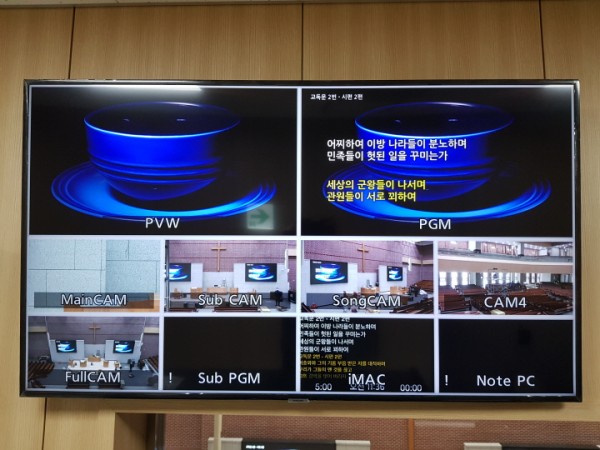

방송실 Multiview 모니터의 레이아웃 구성입니다.

전체적으로 PVW, PGM, 영상 소스들을 한눈에 볼 수 있도록 레이아웃 구성 하였으며

시야각을 고려하여 전면 벽면에 설치 하였습니다.

​

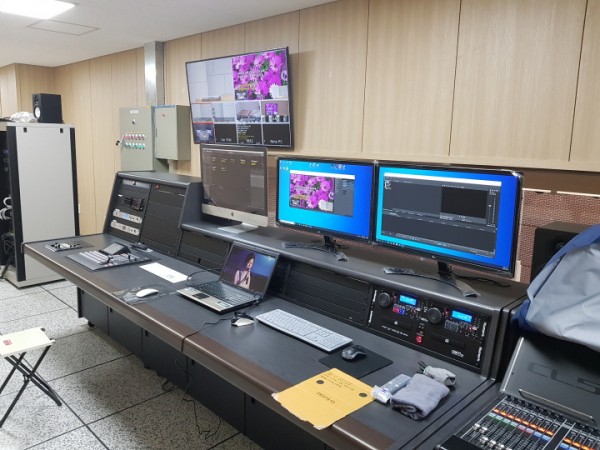

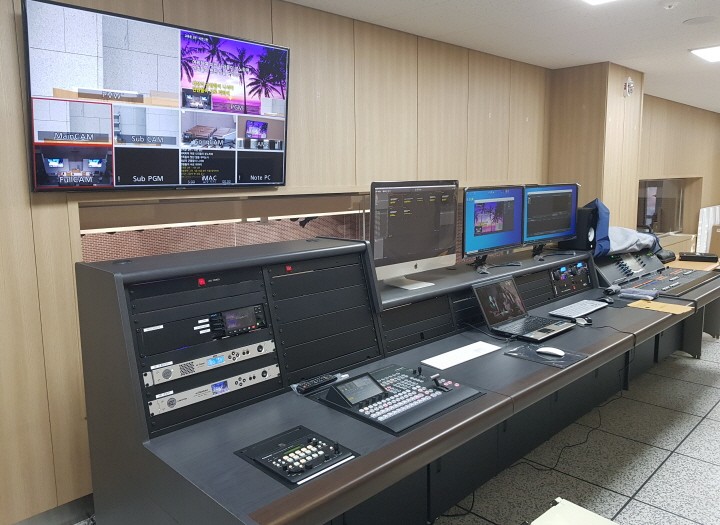

방송실 내부 장비 설치 완료모습

​

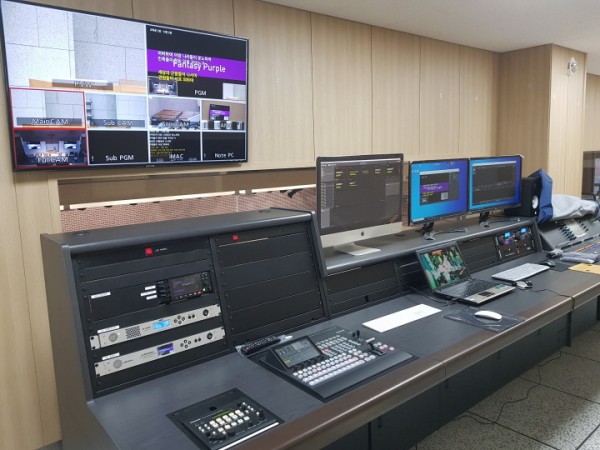

방송실 장비 설치 완료 모습

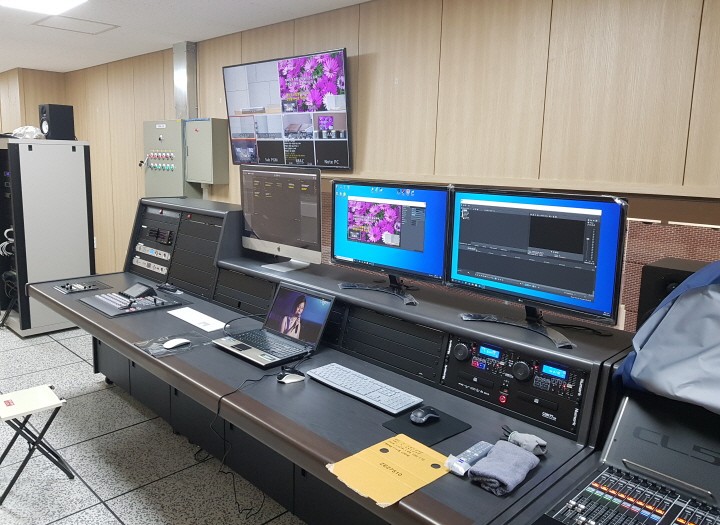

기존 성전에서 사용하던 장비의 이설 및 신규 장비의 증설을 고려하여 충분한 크기의 콘솔데스크를 선정 하였으며

모든 장비는 콘솔 데스크내에 매입 되도록  설치 하였습니다.

​

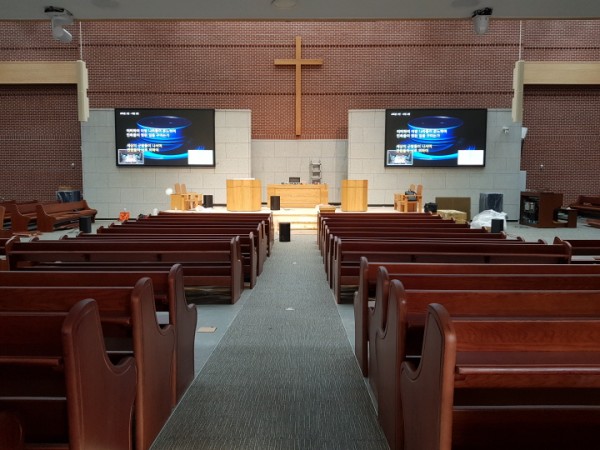

1층 후면에서 바라본 모습 입니다.

​

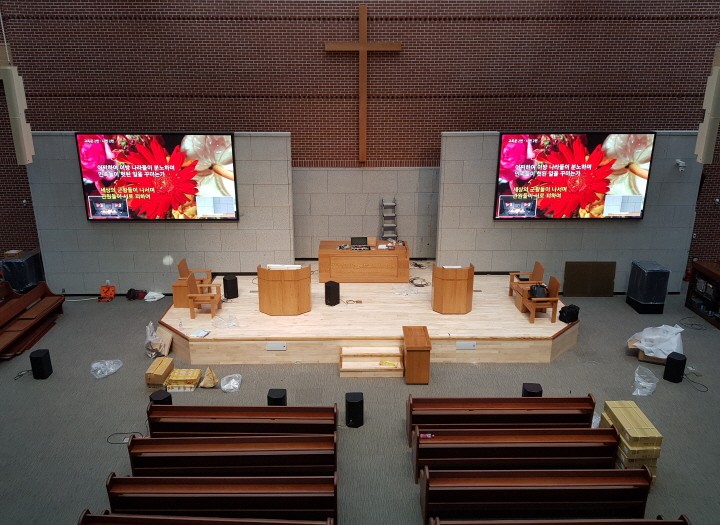

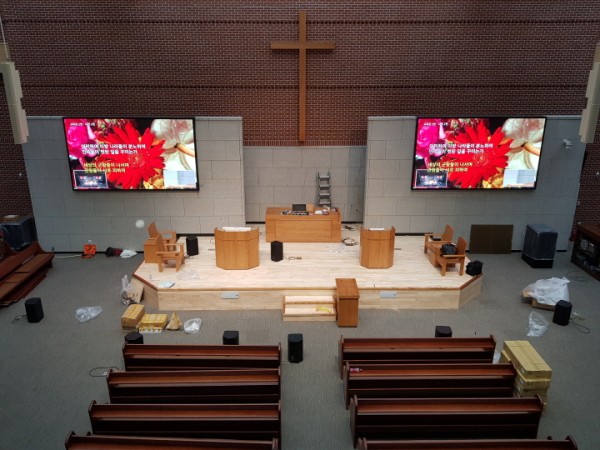

2층 후면에서 바라본 모습 입니다.

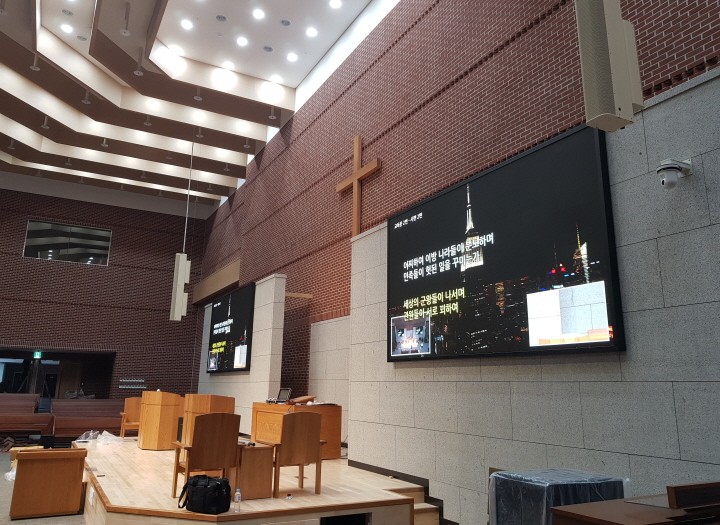

좌, 우에 대형 LED Display 전광판(협력업체 시공)을 설치하여 모든 성도들이 대형 화면을 통해 설교 및 각종 행사에

몰입 할 수 있도록 하였습니다.

​

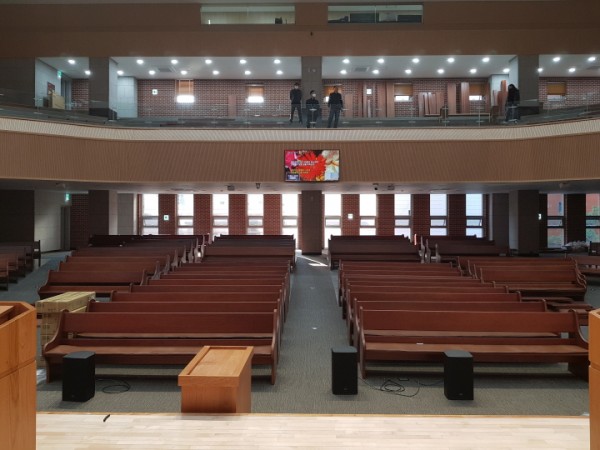

강대상 위에서 성도석을 바라본 모습 입니다.

중층 난간에 목사닙 전용 모니터를 설치하여 설교 영상 및 AUX 영상을 볼 수 있도록 시공 하였습니다.

​

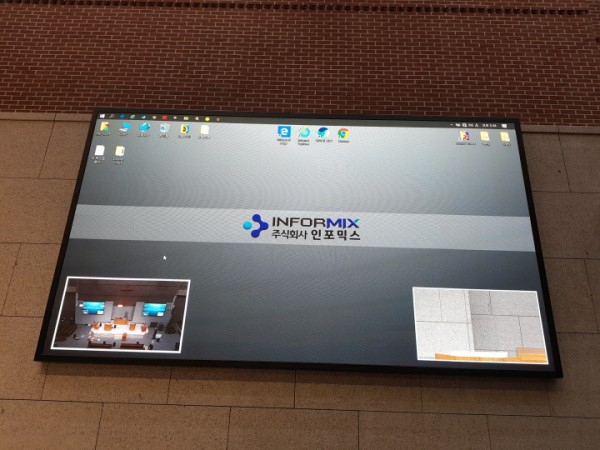

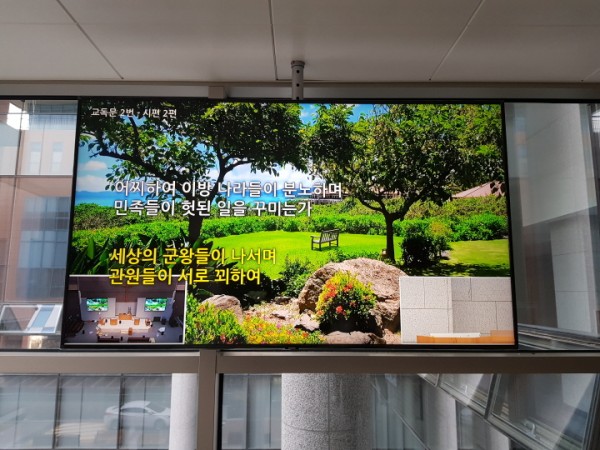

로비에 PGM 모니터 설치 완료 모습

대예배당 2, 3층로비 자모실 등에 PGM 모니터를 설치하여 본당 영상을 시청 할 수 있도록 시공 하였습니다.

부속실 TV 설치 완료 모습

각 부속실에서 DTV 채널을 통해 본당 설교 및 행사 영상을 시청할 수 있도록 시공 하였습니다.
