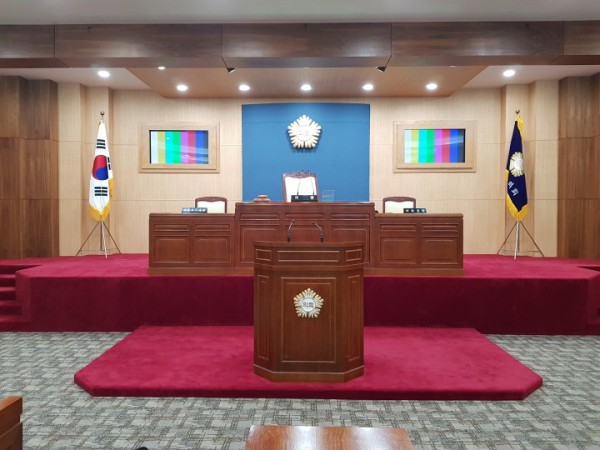

<기존 전면 좌, 우 DISPLAY 모니터>

​

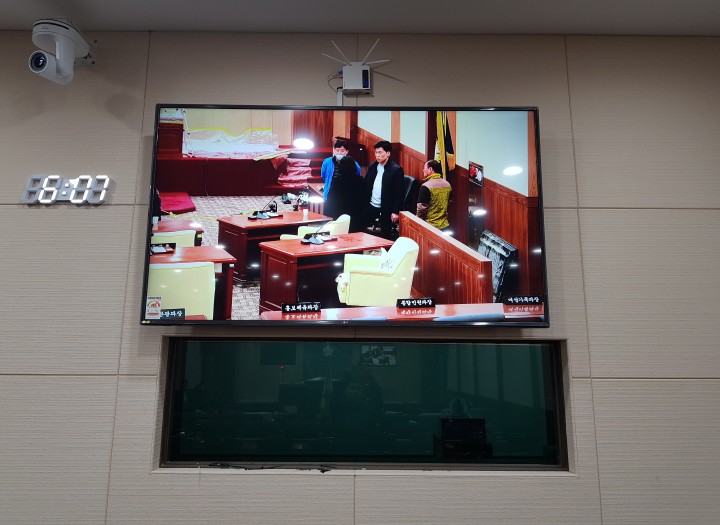

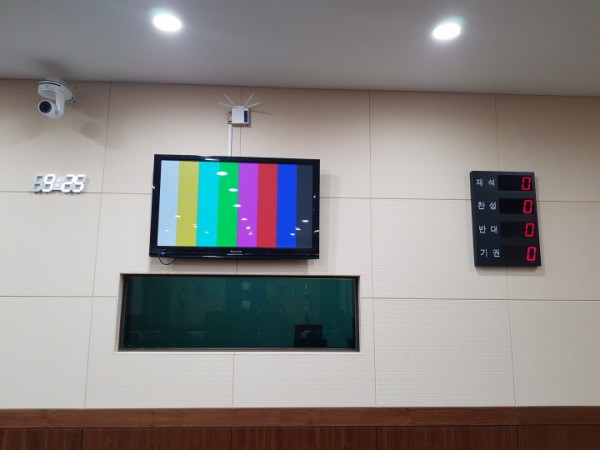

<기존 후면 DISPLAY 모니터>​

OOO의회 본회의장 전면,후면 디스플레이 모니터 사진입니다.

본회의장 규모에 비해 디스플레이 모니터의 크기가 작고 영상 또한 S-Video 소스를 입력받아

디스플레이 하고 있어 의정활동 시 활용도가 떨어지는 상황입니다.

​

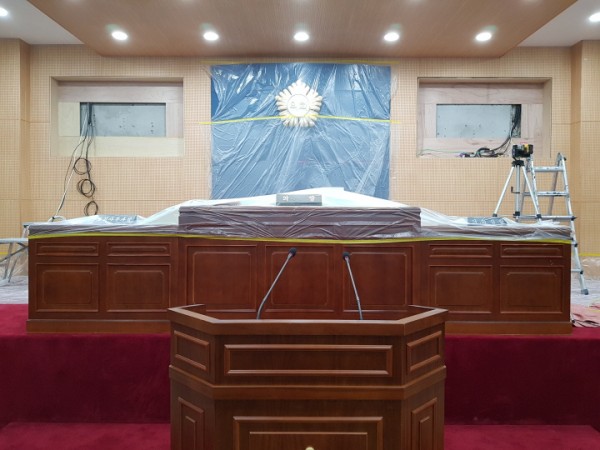

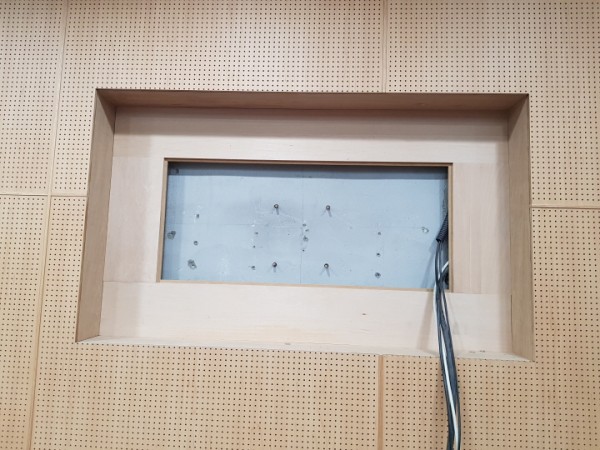

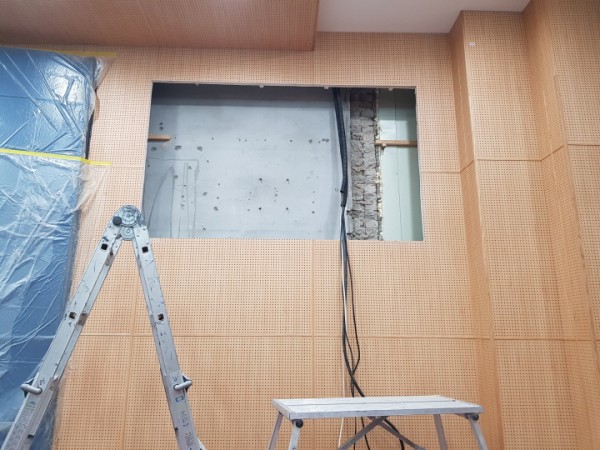

<전면 Display 모니터 철거 사진>

​

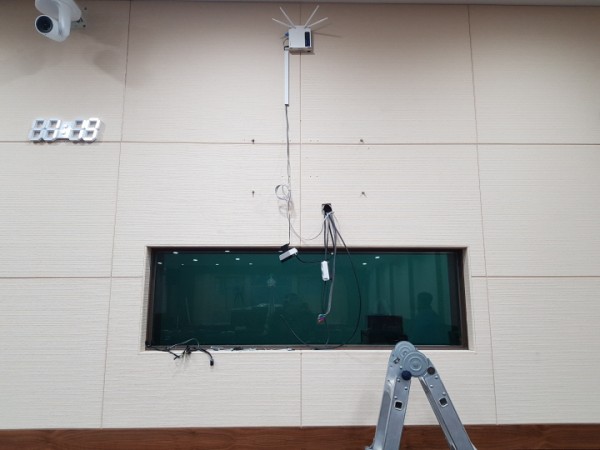

<후면 Display 모니터 철거 사진>

​

​

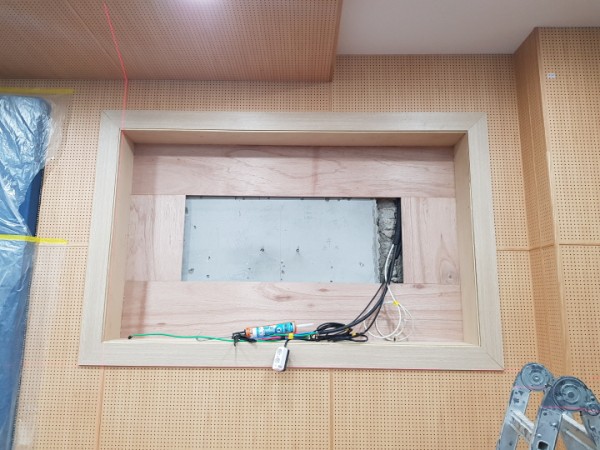

바닥 카펫 및 의회 로고 부분에 보양작업을 하고 기존 디스플레이 모니터 철거 후

신규 설치 될 모니터의 크기에 맞게 목공 인테리어 부분을

타공 하여 목공 마감 하였습니다. 타공면은 미관을 고려하여 테두리 몰드처리를 하였고

차후 A/S를 고려하여 손쉽게 탈,부착이 가능하도록 하였습니다.

​

방송실의 Video Switcher에서 전면 및 후면 디스플레이 모니터 까지 HD-SDI

케이블을 포설하였고 HD-SDI Scale 컨버터를 설치하여

HDMI 소스를 통해 고화질 영상을 디스플레이 가능하도록 하였습니다.

​

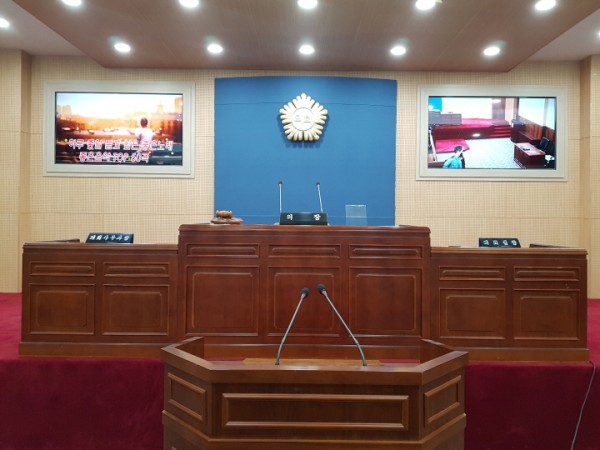

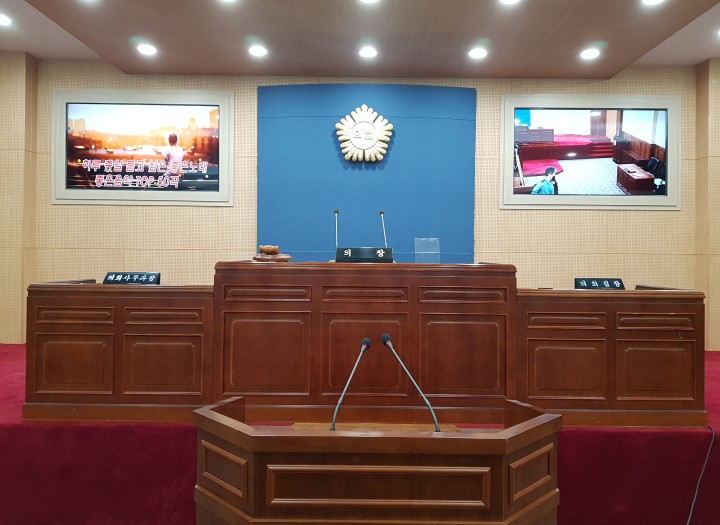

<전면 좌, 우 Display 모니터 설치완료 사진>

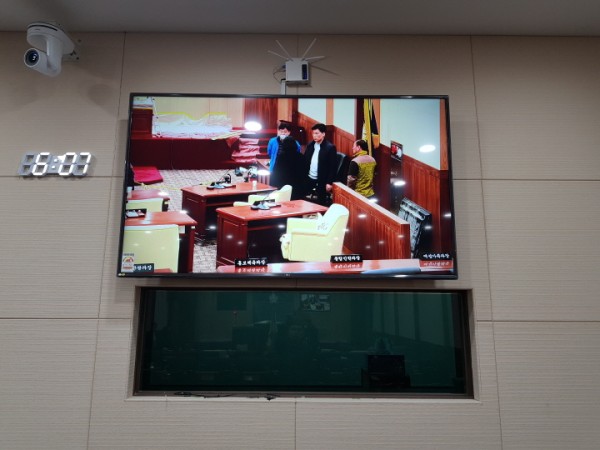

<후면 Display 모니터 설치 완료 사진>

최종 완료된 사진입니다.

전면 좌측모니터는 Vdeo Switcher의 Aux 출력에 연결하여 영상 소스 선택이 자유롭게 하였고

우측, 후면 디스플레이 모니터는PGM 출력을 연결하여

Video Switcher 최종 송출 화면을 디스플레이 하도록 하였습니다.
