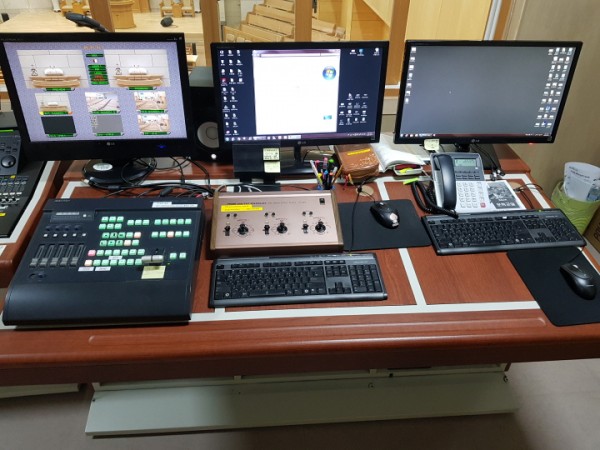

(기존 대예배당 방송실 모습)

HD영상을 아날로그로 방송을 하고 있어 HD 방송으로의 전환이 필요한 상황입니다.

​

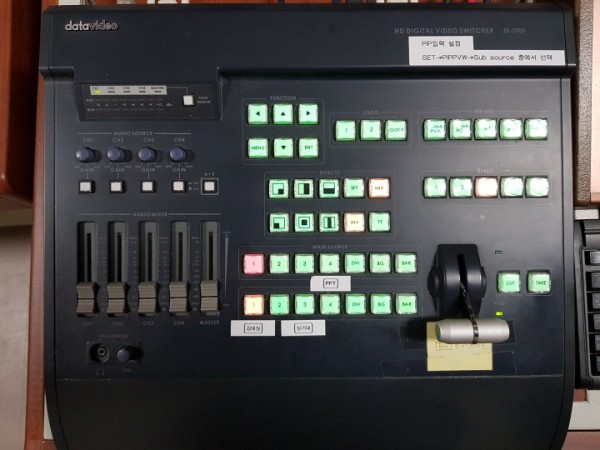

(기존 Video Mixer)

입력포트 및 기능 부족으로 시스템 증설에 대해 대처가 어려운 상황입니다.


​

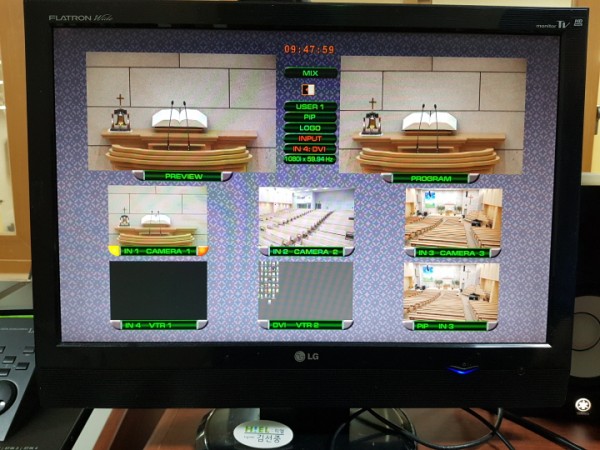

(기존 멀티뷰 Layout 화면)

Layout 변경이 어렵고 전체적인 화면이 한눈에 들어오지 않음

​

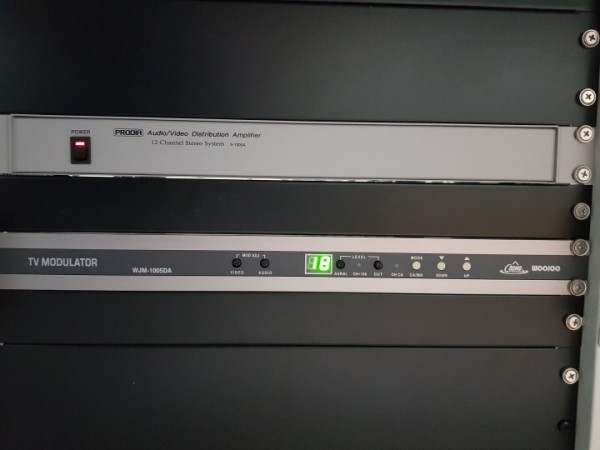

(기존 아날로그 모듈레이터 및 Composite 분배기)

교회 내 부속실 TV에서 아날로그 채널로 대예배당 방송을 시청중이었으며

또한 대에배당내 라이브방송 모니터에서 Composite 로 영상으로 보고 있었습니다.

​

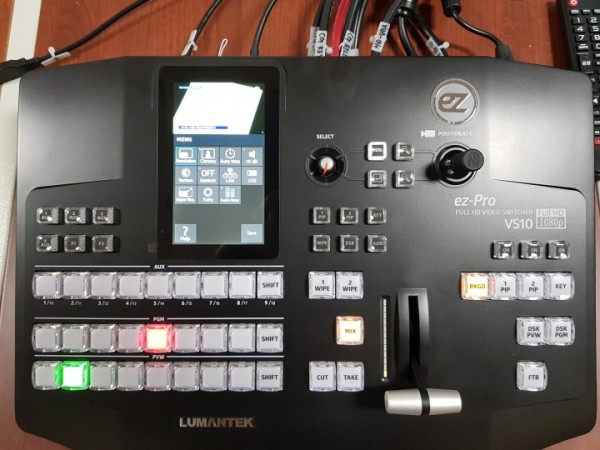

(신규 설치된 10채널 HD Video Switcher)

8채널의 SDI 입력과 2채널의 HDMI 입력을 지원하며 모든입력채널에 대한 스케일 기능을 내장하고 있습니다.

출력으로는 PGM 2채널과 AUX 4채널을 지원합니다.

또한 XLR 단자를 통한 오디오 신호 합성, 분할 기능을 지원합니다.

​

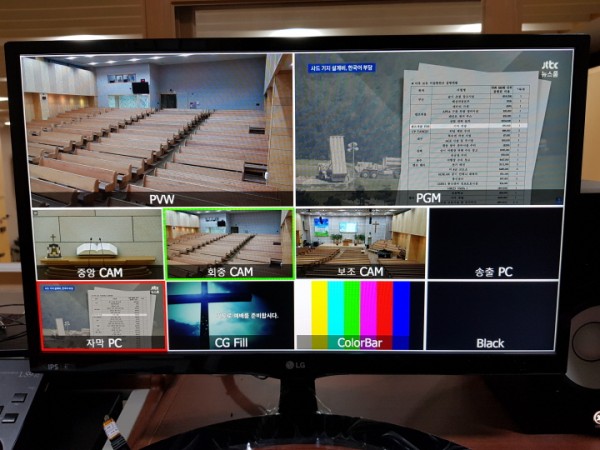

(멀티뷰 Display)

24인치의 비교적 작은 멀티뷰 모니터를 사용하였지만 전체적으로 꽉 찬 레이아웃을 구성 하였으며

차후 증설에 따른 Layout 구성이 쉬워 조작자의 편의성을 확보 하였습니다.

​

PGM 녹화용 PC 및 HD Capture Device와 Mac 기반의 Character Genertor를 설치하여 평소 설교영상 및 오디오를

자막과 함께 녹화 가능하도록 설치하였으며

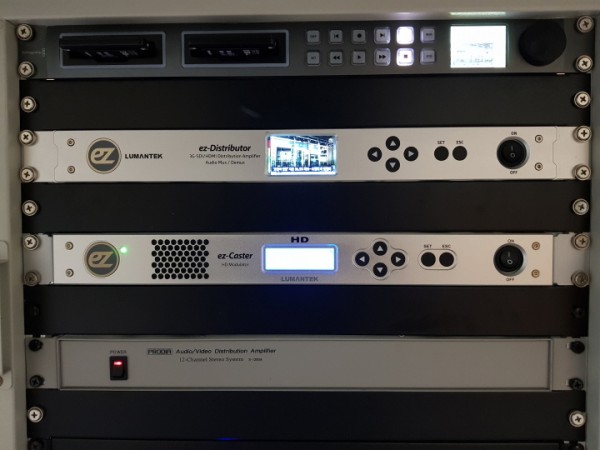

무자막 클린신호 녹화용 SSD Recorder 를 별도로 설치하여 설교영상을 어디에서든 편집 사용 가능하도록 하였습니다.

HD Modulator를 설치하여 각 부속실 TV에서 DTV채널로 대예배당 설교영상을 라이브 시청이 가능하도록 구성하였습니다.

또한 라이브방송의 딜레이를 최소화 하기 위하여 HD Distributor를 사용하여

댸예배당 내부 Display 장비로 송출하도록설치 하였습니다.

​

기존 HD 영상의 입력이 불가능한 Display 장비를 위하여 HD-SDI to CVBS 컨버터를 사용하여

기존 Compoite 분배기를 통해 라이브 방송 또한 송출 가능하도록 설치 하였습니다.

​

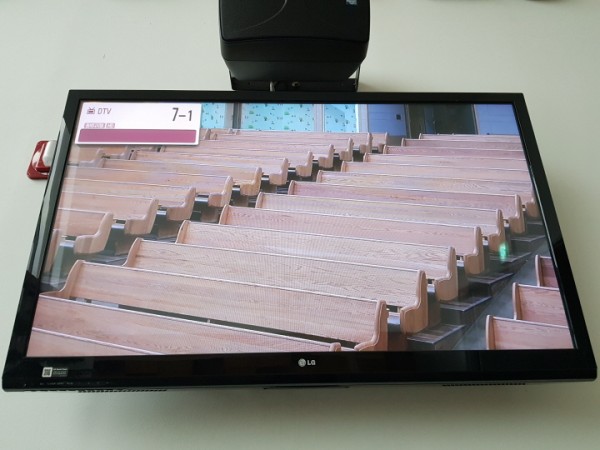

(부속실 TV에서 DTV채널로 라이브방송 Display 화면 - 영상과 음성의 딜레이를 조정하여 싱크를 동기화 하였습니다.)

​

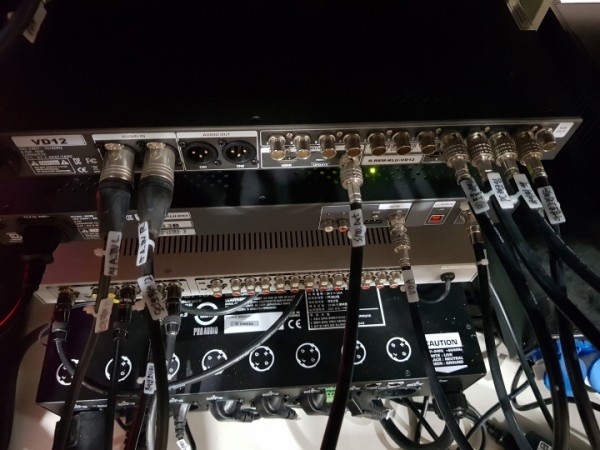

신규 설치된 각각의 장비 입력 및 출력 케이블에 라벨링 작업을 하여 차후 어느 누가 작업을 하더라도

한눈에 장비 연결을 파악할 수 있도록 설치 하였습니다.

​

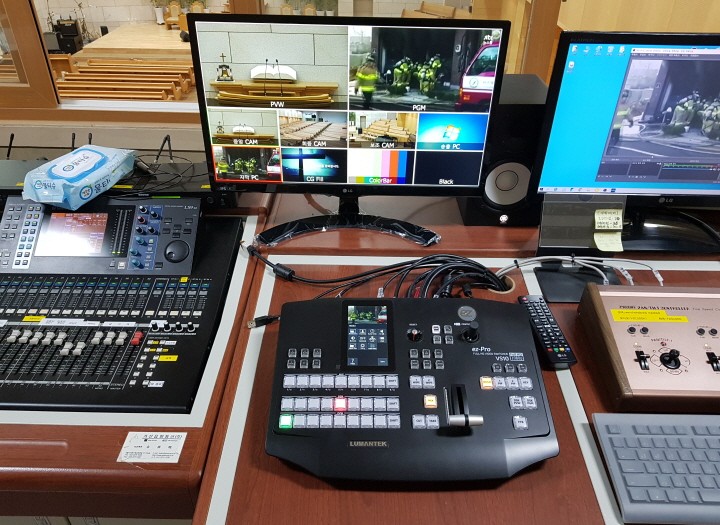

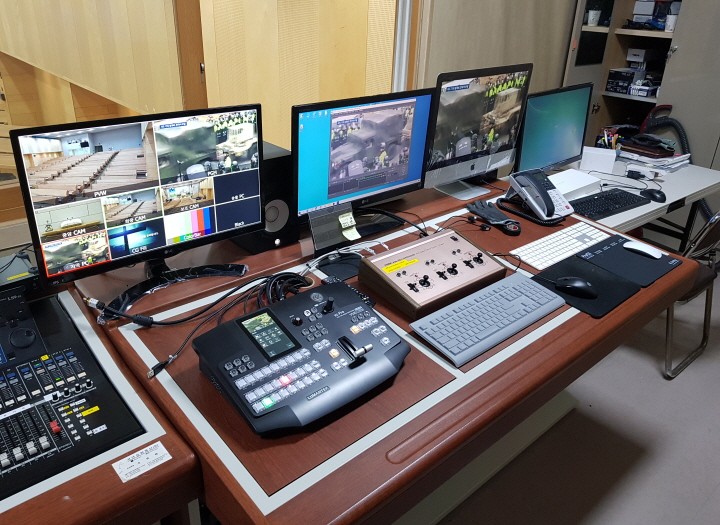

(최종 설치 완료된 대예배당 방송실 모습)

조작자의 의견을 반영하여 장비위치를 선정하였으며 테스트 및 시스템 사용설명까지 완료하여

금번 OO교회 대예배당 방송실 장비설치를 마무리 하였습니다.
