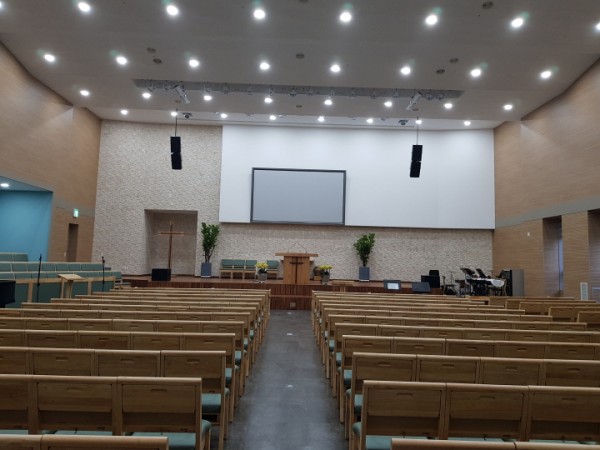

OO교회 본당 내부 전경(전면)

​

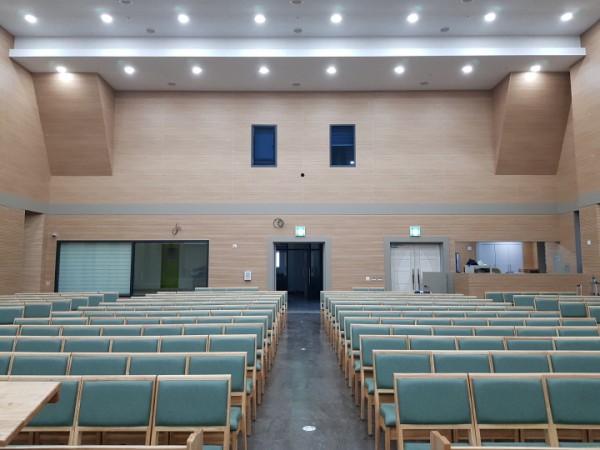

OO교회 본당 내부 전경(성도석)

​

Laser Projector, 목사님 TV, Main PTZ Camera 설치위치

​

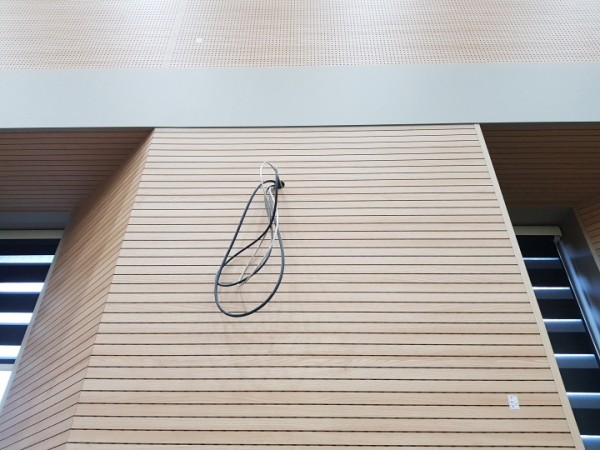

회중석 및 성가대 카메라 설치 위치

​

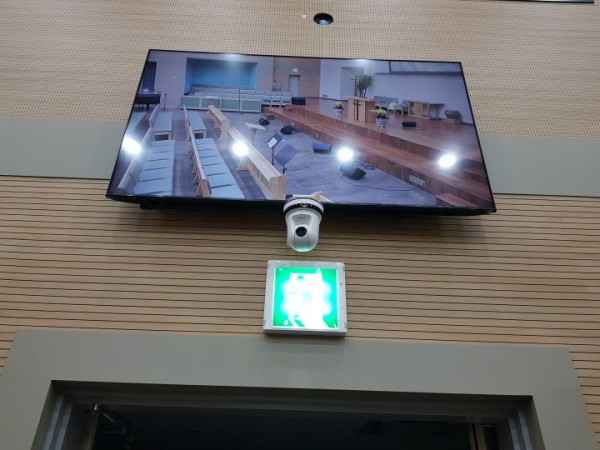

Laser Projector, 75" 목사님 모니터, PTZ카메라 설치 완료 사진

Laser Projector의 노출을 하지 않고 설치 하기 위하여 렌즈 위치에 인테리어 타공하여 벽면 매입 설치 하였고

목사님용 75" 모니터를 설치하여 방송실 스위쳐에서 원하는 영상을 목사님 모니터에 띄울 수 있도록 하였습니다.

광학 30배 줌의 PTZ 카메라를 전용 브라켓을 이용하여 목사님 강대상의 중앙 위치에 설치하였으며

모니터와 소방 대피 유도등의 시야가 방해되지 않도록 위치 선정하여 설치 하였습니다.

​

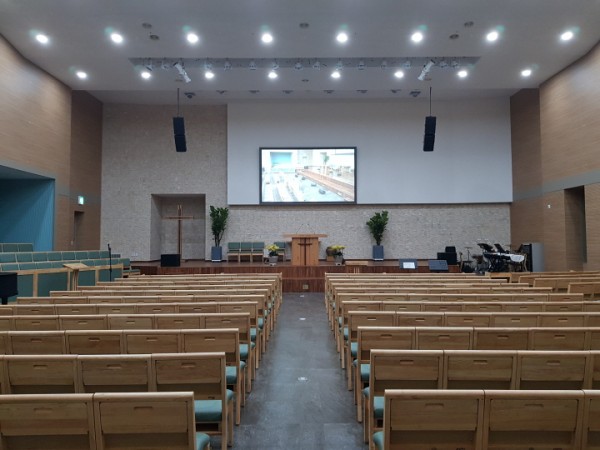

설치완료 후 대예배당 전경(전면)

목사님 설교영상 송출 시 스크린과 합께 잡히지 않도록 스크린 위치 선정하였으며

강대상에서 목사님 노트북 송출이 가능하도록 별도의 노트북 단자대를 설치 하였습니다.

​

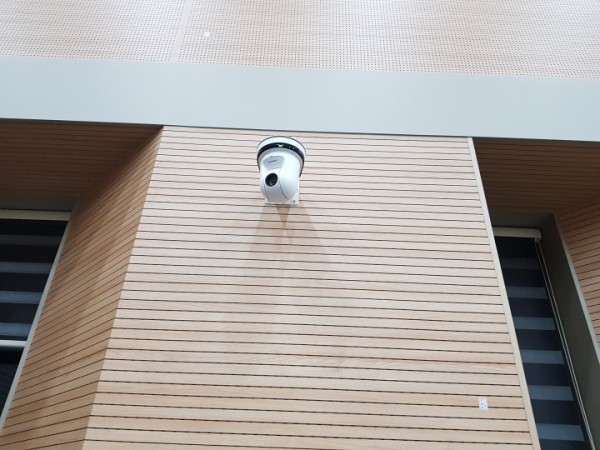

회중석 및 성가대 카메라 설치 완료 사진

1대의 카메라로 성도석 및 성가대 영상을 모두 잡을 수 있는 위치를 선정하여 PTZ카메라를 설치 하였습니다.

​

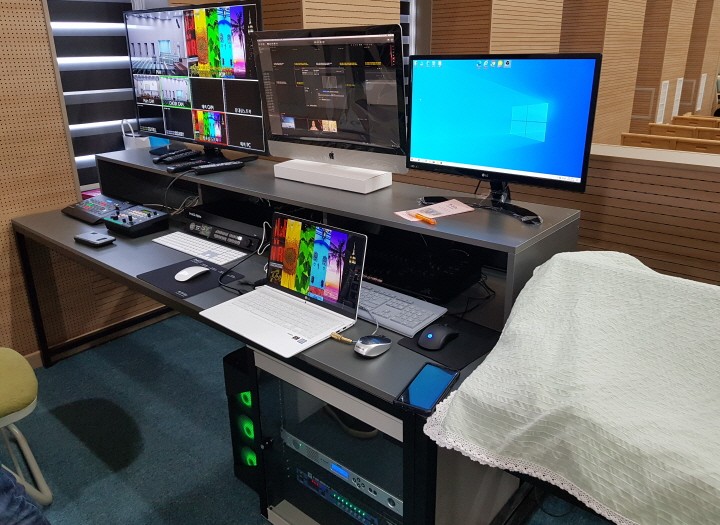

방송실 데스크 및 장비 설치 완료 사진

방송실 영상장비 운용 요원의 사용 편리성을 위하여 사전 협의를 충분히 거쳐 장비 설치 완료 하였습니다.

8채널 Live Switcher와 PTZ컨트롤러, 자막기, 녹화,편집 PC등 예배중 조작이 잦은 장비들은 1인의 운용 요원으로

충분히 조작가능하도록 데스크 상부에 집중 배치 하였고

전원분배기, 모듈레이터 등 전원제어만으로 사용 가능한 장비들은 별도의 19인치 랙에 설치 완료 하였습니다.

​

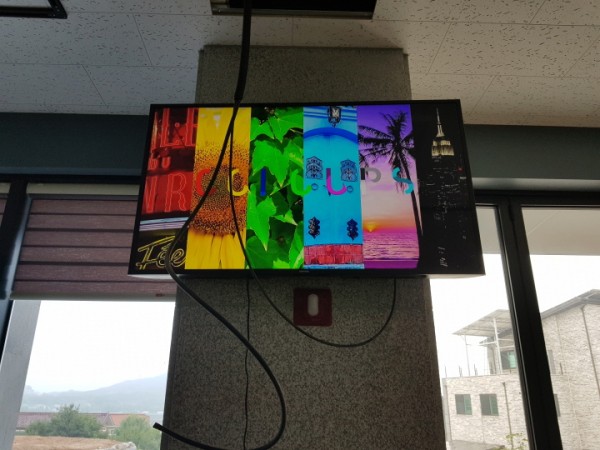

부속실 DTV 채널로 대에배당 영상과 음성 최종 송출 화면

방송실의 모듈레이터에서 DTV 채널 송출을 위하여 부속실에 별도의 TV라인을 포설하였으며

건물 HeadEnd 시스템과 연동하여 교회 내 어느곳에서나 DTV채널을 통해 대예배당 설교 영상을 시청 할 수 있도록 하였습니다.
