OOOOO교회 영상시스템 구축 사례

​

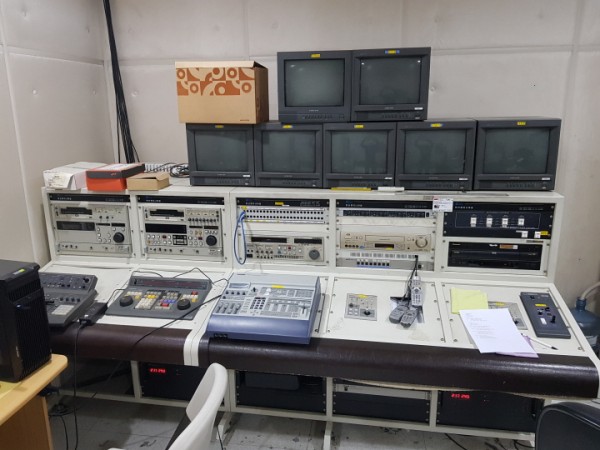

<기존 방송실 콘솔데스크 및 장비 사진>

아날로그 영상장비와 CRT 모니터를 사용하여 영상시스템을 운영중입니다.

별도의 시창이 없는 폐쇄된 공간에서 작은 CRT모니터로 예배실황을 확인하고

장비 제어를 하고 있었으며 전체장비의 구성에 비해 활용도가 많이 떨어지는 상황입니다.

무엇보다도 기존 아날로그 방식의 영상시스템을 HD 디지털 방송으로의 전환이 시급한 상홥입니다.

​

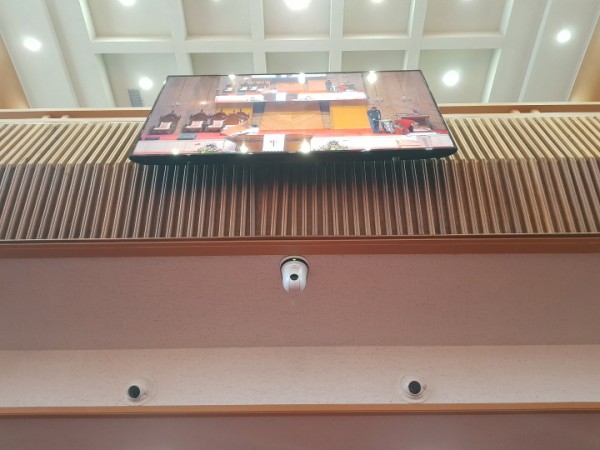

<기존 설교자용 Main 카메라와 모니터>

아날로그 방식의 Main Camera는 설교자 위치의 중앙에 위치하고 있지 않았으며

모니터 또한 아날로그 카메라와 위치가 겹치는 관계로 인해 중앙위치에서 왼쪽으로 벗어나서

설치가 되어 있는 상황입니다.

모니터는 75" 최신 모니터 이지만 아날로그 방식의 문자자막기로 인해 설교자가

자막을 확인하는데 있어 어려움을 겪고 있는 상황입니다.

​

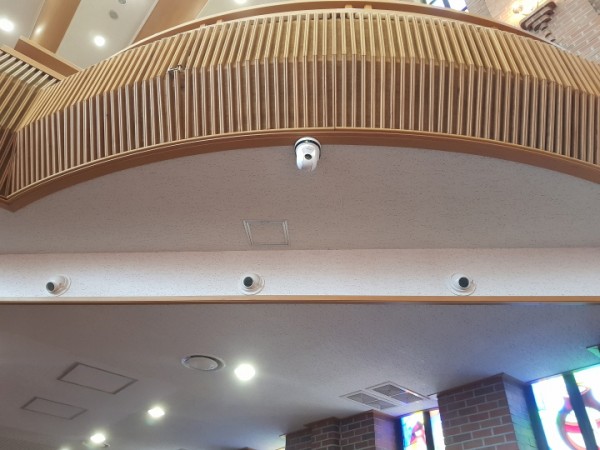

<기존 SUB Camera>

SUB Camera는 사회자용으로 사용중인데 사회자석과 반대방향에 설치되어 있으며

카메라의 높이 또한 사회자석의 높이에 비해 낮은곳에 설치되어 있는 상황입니다.

​

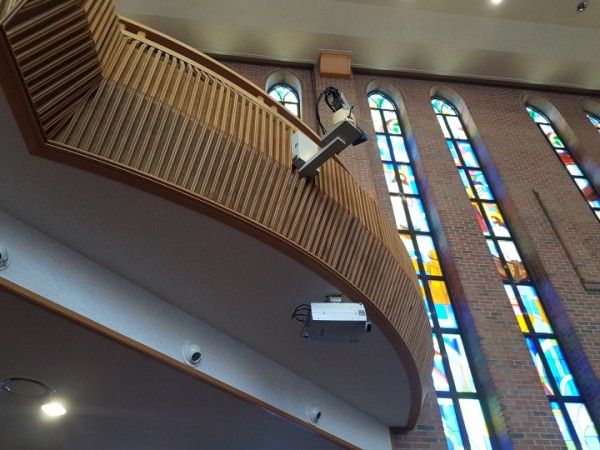

<성가대용 Camera>

​

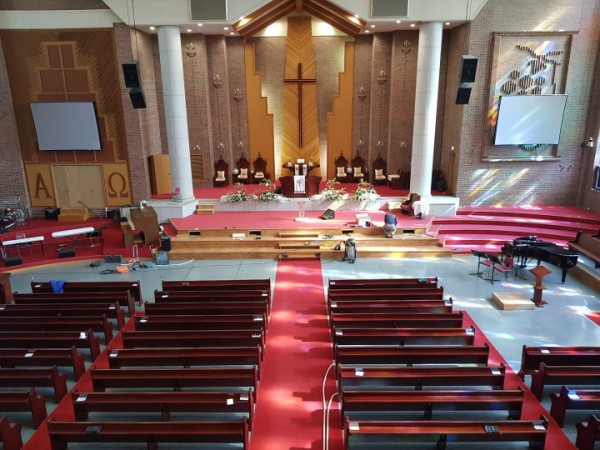

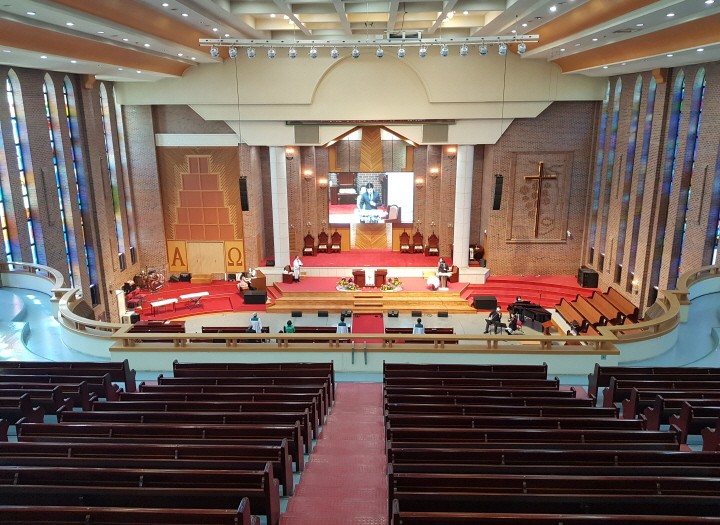

<후면에서 바라본 전경>

성도석 디스플레이는 시야각이 좁은 모컴스크린에 빔프로젝터를 이용해서 Composite 영상을 투사중이었으며

양쪽으로 설치되어 있어 예배시 성도들의 시야가 좌우를 향하는 상황입니다.

​

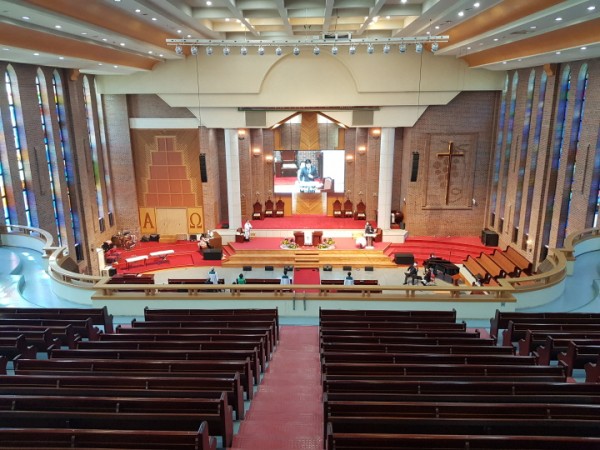

<Main Camera 및 목사님 TV 모니터 설치완료사진>

메인카메라는 카메라부터 강대상까지의 거리에서 바스트샷을 고려하여 30배 광학줌 및

PTZ 일체형 카메라를 설치하였습니다.

또한 강대상의 센터를 측정하여 정중앙에 카메라 및 목사님 TV모니터를 설치하였습니다.

​

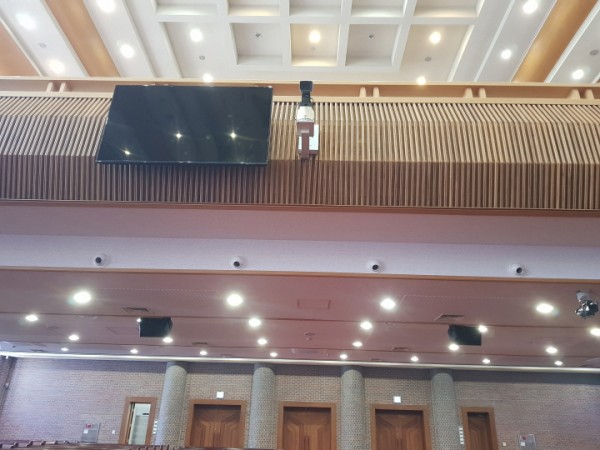

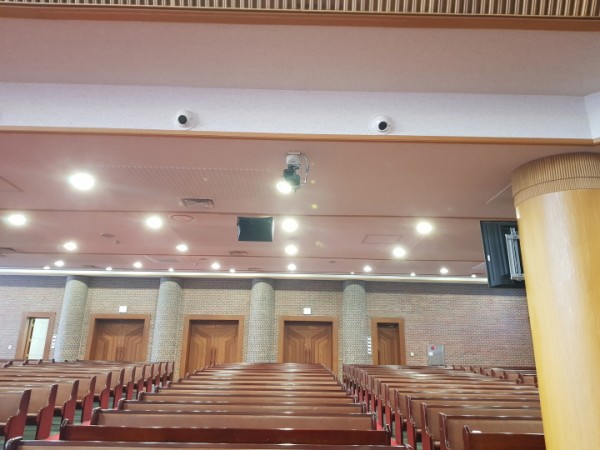

<Main Camera, TV Monitor, Sub Camera 설치 완료 모습>

Sub카메라 역시 사회자석의 중앙과 높이를 고려하여 설치하였습니다.

​

<성가대 Camera>

​

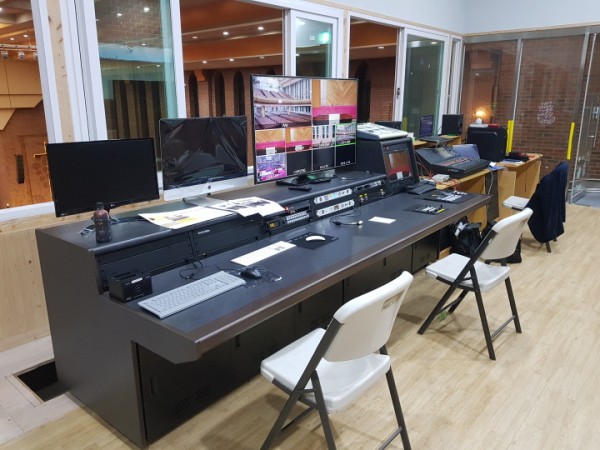

<방송실 장비설치 완료사진>

기존 콘솔데스크는 사용상의 불편함이 있어 방송용 콘솔데스크로 신규 설치하였고

영상장비들은 방송실 운용요원의 의사를 최대한 반영하여 적은 인원으로도

원활한 조작이 가능한 동선을 파악하여 설치 완료하였습니다.

장비의 구성은 오른쪽에서 왼쪽으로 PGM모니터, 멀티뷰모니터, 문자자막기, 녹화PC 순으로 설치 하였으며

사용중 조작이 필요한 장비들은 콘솔데스크의 상부에 장착하였고 모든 장비들은 데스크에 매립설치를 하였습니다.

​

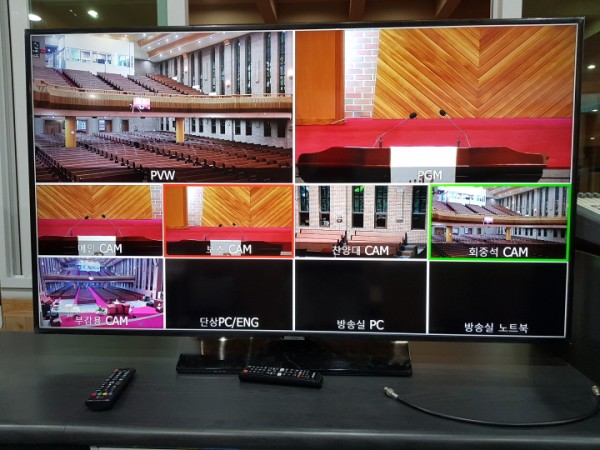

<MultiView Monitor 레이아웃 구성>

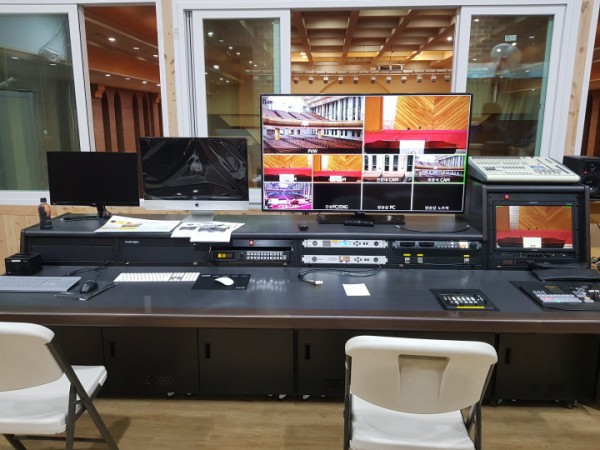

<방송실 전체장비 설치 완료모습>

​

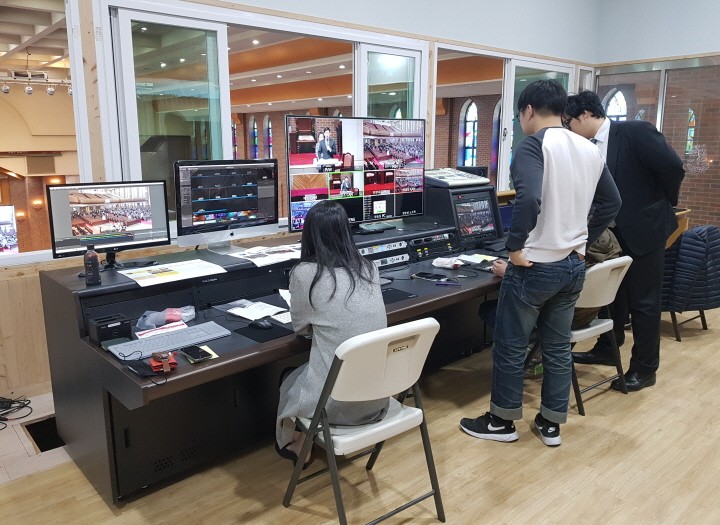

<주말예배 중 방송실 실제 운용 모습>

자막컨트롤 1인과 스위처 및 카메라 컨트롤 1인으로 실제 운용중인 모습입니다.

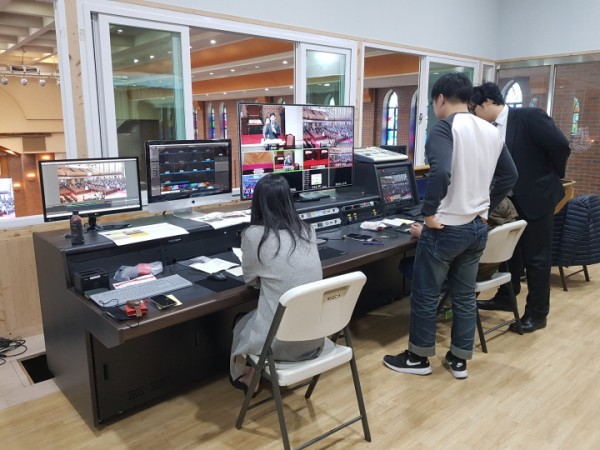

<실제 운용중인 모습 - 주말예배>
