영상음향시스템 국립OOOOO자원관 음향 · 영상시스템
| 주요장비 | 회의용 마이크시스템(Controller, Chairman Mic, Delegate Mic), Amp+DSP, Speaker, Wireless Microphone System(Receiver, Hand Mic, Antenna, Booster, Distributor) |
|---|---|
| 주요장비 | Audio Mixing Console, Dynamic Mic, Sequence Power Distributor, Power S/W, Rack Cabinet |
| 주요자재 | Power Cable, HDMI Coble, Speaker Cable, Mic Cable, 50Ω Antenna Cable, CD 배관, PC Wall Panel 외 |
목록으로
본문
국립OOOOO자원관 음향 · 영상시스템 구축 사례

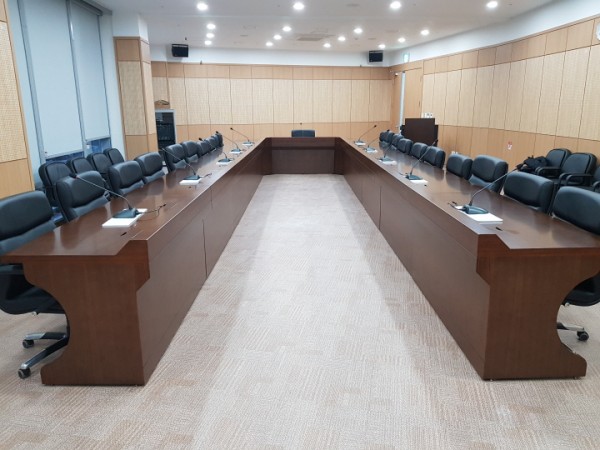

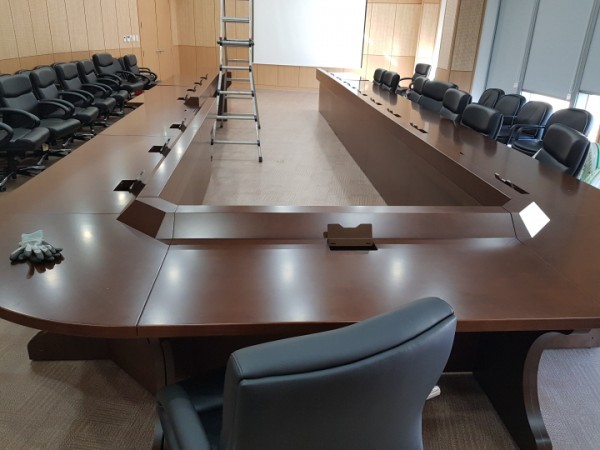

<설치 전 회의실>
회의실에 음향시스템이 설치되어 있지 않아 원활한 회의가 힘든 상황이고
회의용 테이블 위치와 스크린의 위치가 맞지 않아 영상을 활용한 회의 시 활용도가 떨어지는 상황입니다.

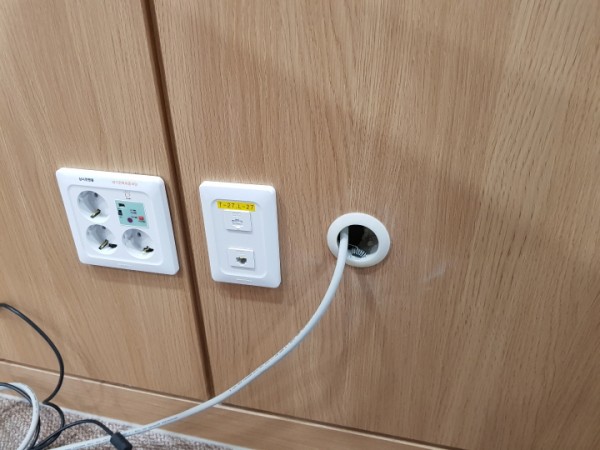

<기존 빔프로젝터 영상출력용 RGB 케이블>
지금은 거의 사용하지 않는 RGB케이블을 프로젝터로 연결하여 노트북에서 HDMI to RGB 컨버터를 이용하여 회의 진행을 해왔으며
케이블이 바로 연결되는 방식이라 노트북 사용위치가 한정적이고
회의실 미사용 시 케이블 정리가 안되고 미관상으로도 불편한 상황입니다.

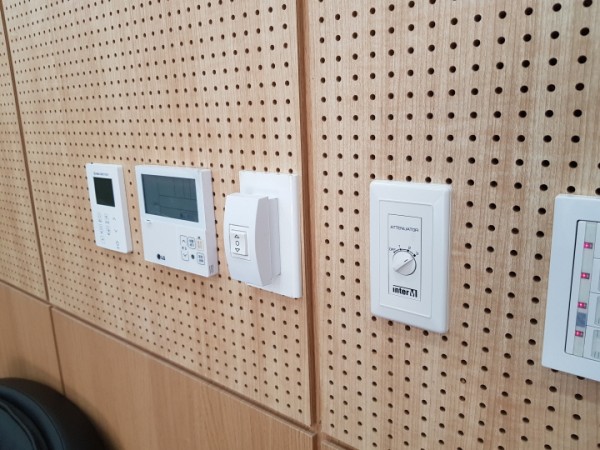

<기존 스크린 스위치>
다른 스위치들에 비해 돌출된 형태로 스크린 스위치가 설치되어 있어 매입설치가 필요한 상황입니다.

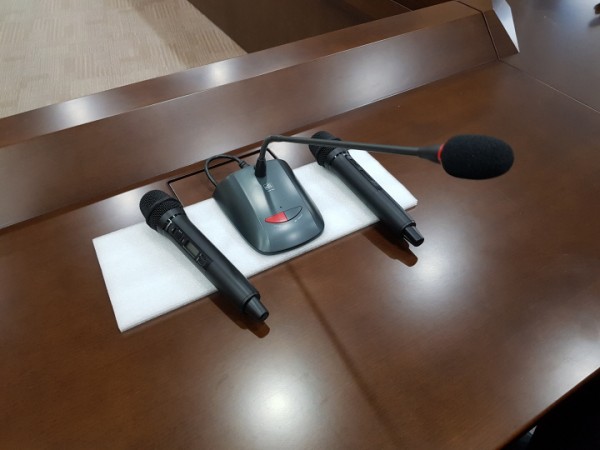

<신규 설치된 무선마이크 및 의장용(Chairman Mic)>

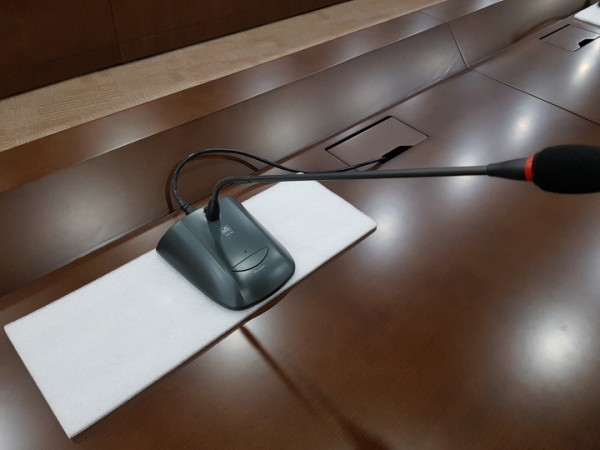

<신규 설치 된 의원용(Delegate Mic)>
회의용 테이블 배치에 맞춰 회의용 마이크(의장용 1개, 의원용 10개)를 설치하였습니다.

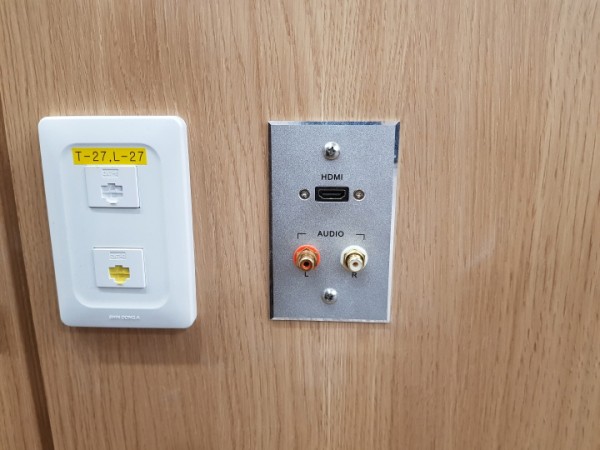

<신규 설치된 노트북용 Wall Panel>
기존 RGB 케이블을 제거하고 신규로 빔프로젝터까지 HDMI 케이블을 포설하였고 미 사용시 케이블 분리가
가능하도록 Jack Panel 형태로 HDMI 영상과, Audio Panel을 설치 하였습니다.

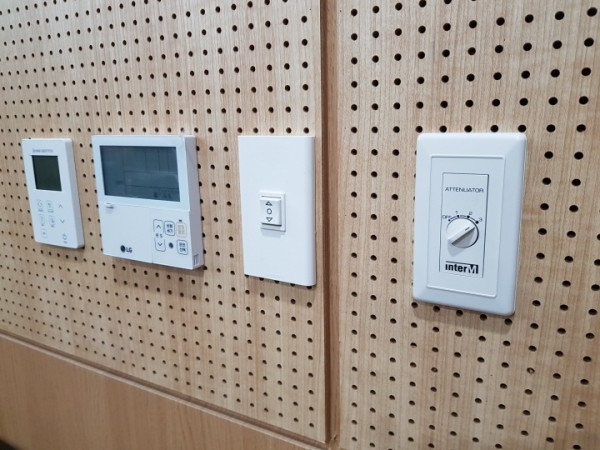

<신규 설치된 스크린 S/W)
기존에 돌출되어있던 스크린 S/W는 매입 설치 하였습니다.

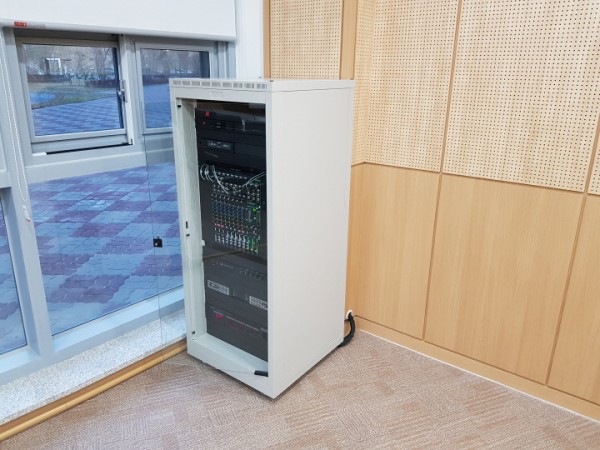

<신규 설치된 음향장비 일체>
회의실 음향시스템 사용에 필요한 장비들은 Rack Cabinet에 일괄 장착하였습니다.

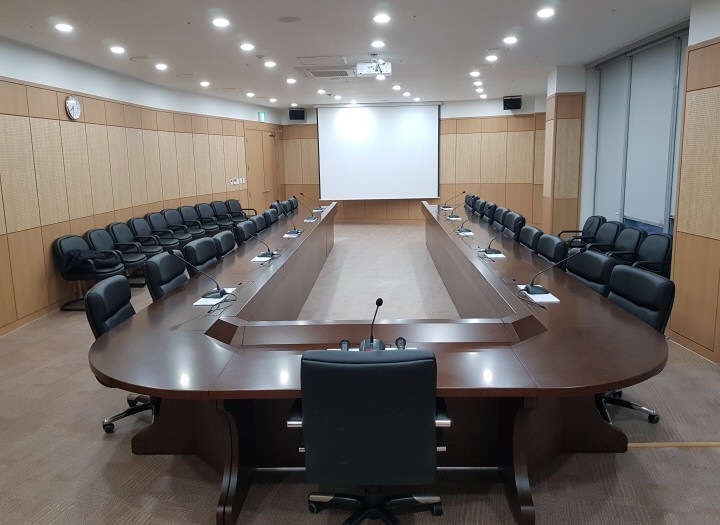

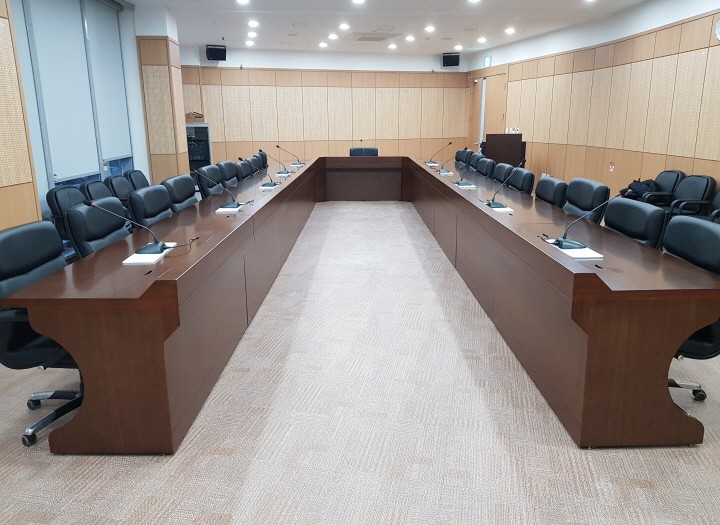

<설치 완료된 회의실 음향시스템>

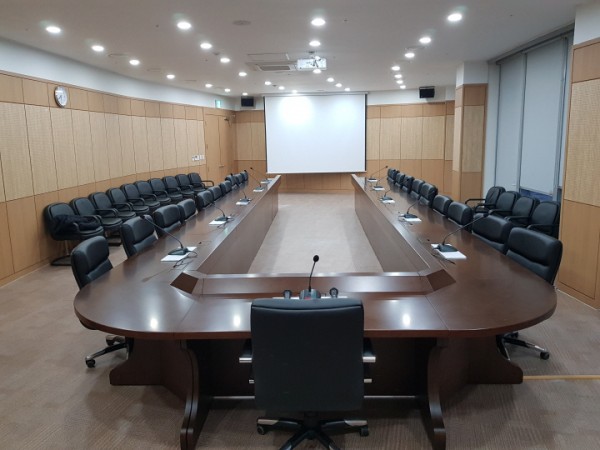

<신규 설치된 회의실 음향시스템>
회의용 테이블 위치에 맞춰 스크린 및 프로젝터는 이전 설치 하였으며 회의실 4모서리 부분에 스피커를 설치하였습니다.
스피커는 DSP 기능이 내장된 앰프에 연결하여 음향 튜닝작업을 완료하여 최적의 음향으로 셋팅 하였으며
회의실 내 어느곳에서나 무선아미크 사용이 가능하도록 무선마이크용 안테나를 설치 하였습니다.
테스트와 사용자 설명을 완료하여 최종적으로 구축을 완료하였습니다.
