영상음향시스템 계룡대 OO사 AV시스템 구축
| CCTV 주요장비 | 16CH 8TB NVR, Mega Pixel IP Dome Camera, 22인치 Rack Mount Monitor, Network PoE Hub 외 |
|---|---|
| 전관방송 주요장비 | 480W Multi Combination System AMP, 24V 100Ah Battery, Dynamic MIC 외 |
| AV시스템 주요장비 | 5500 Ansi WXGA LCD Projector, 120인치 전동매립스크린, 전동 엘리베이션 외 |
| 주요자재 | 배터리케이스, MIC Ext. Code, PC Jack Plate, K/M Slide Panel, CCTV 안내판, Monitor Rack Mount Shelf, 스크린 및 엘리베이션 스위치 판넬 스피커 케이블 외 |
목록으로
- PREVIOUSOO경찰서 강당 A/V시스템 구축
- NEXT광양 OOOSRS 전관방송 시스템 개선
본문
계룡대 OO사 AV시스템 구축

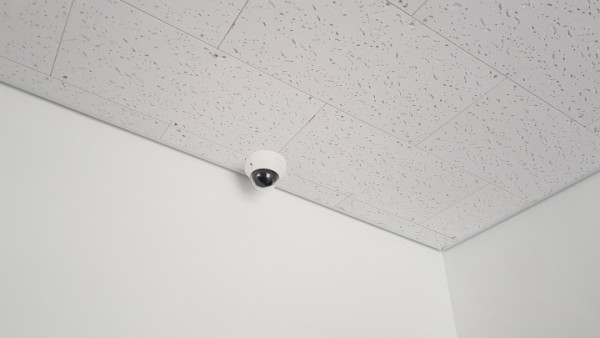

<CCTV Camera>

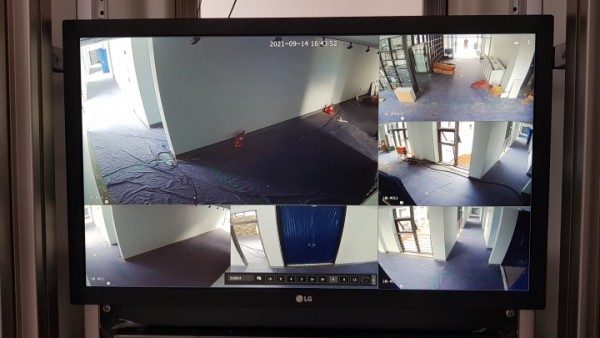

<16CH NVR>
신축 건물인 OO사 교육관 주요 통로에 2메가픽셀 PoE IP Dome 카메라를 설치하고
16채널 수용가능한 NVR을 연결 설치하였습니다.
장시간 녹화를 위하여 8TB(4TB+4TB) 녹화전용 HDD를 장착하였고 카메라와 NVR의 네트워크 연결 및
전원공급을 위하여 24Port Gigabit 지원 PoE 허브를 설치하였습니다.
당당자와 함께 카메라 각도를 설정하였고 녹화 테스트까지 완료 하였습니다.

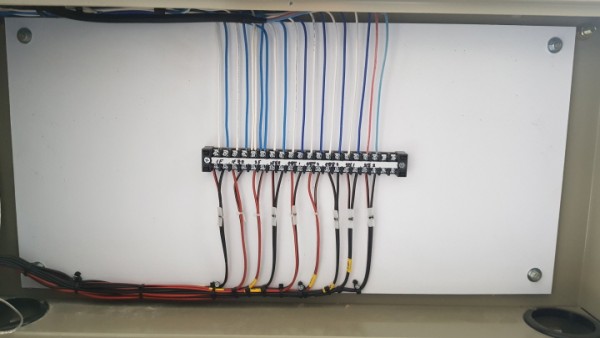

<스피커 단자대>

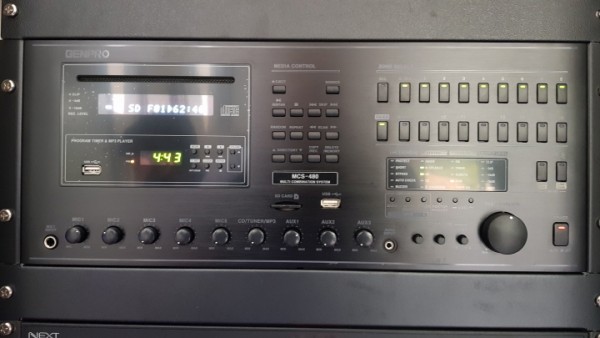

< Multi Combination AMP>
스피커 선로의 실시간 감시로 단락회선 차단기능과 프로그램타이머 기능을 갖추고
다양한 멀티미니어 플레이 기능이 내장되어 있으며
차후 스피커 증설에 대비하여 앰프 확장기능까지 갖추고 있는 480W Multi Combination AMP를 설치하였습니다.
또한 화재수신기 연동이 가능하여 화재시 비상방송 송출이 가능합니다.
각 구역별 스피커 단자대는 별도의 라멜작업을 하여 구분하기 쉽게 구성하였고
장비 설치 후 전체 실별 스피커 테스트를 진행하였습니다.

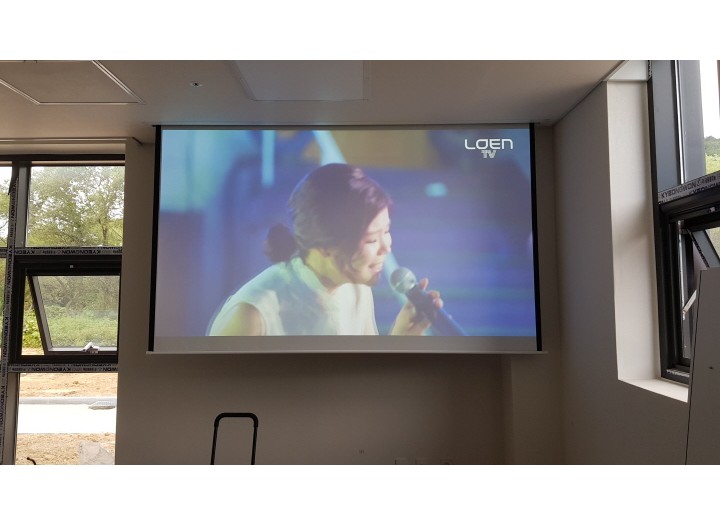

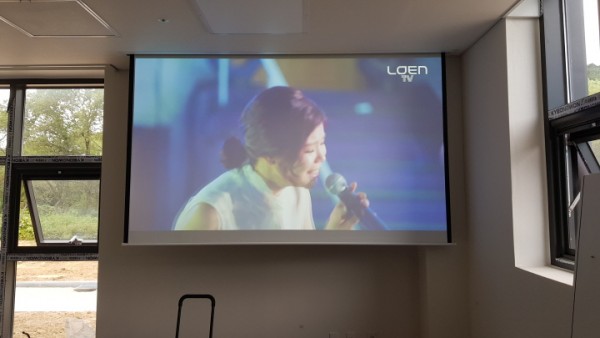

<Projector 투사 화면>
교육 자료 활용을 위한 120인치 크기의 스크린과 5500 Ansi 밝기의 WXGA 프로젝터를 전동 Elevation 내에 설치하였으며
Rack 장비에 별도의 조작 스위치 판넬을 설치하여 조작이 편리하도록 구성하였습니다.
또한 외부 노트북 사용을 위한 PC Jack Plate를 설치하였습니다.
전체장비 테스트 진행 후 계룡대 OO사 AV 시스템 구축을 마무리 하였습니다.

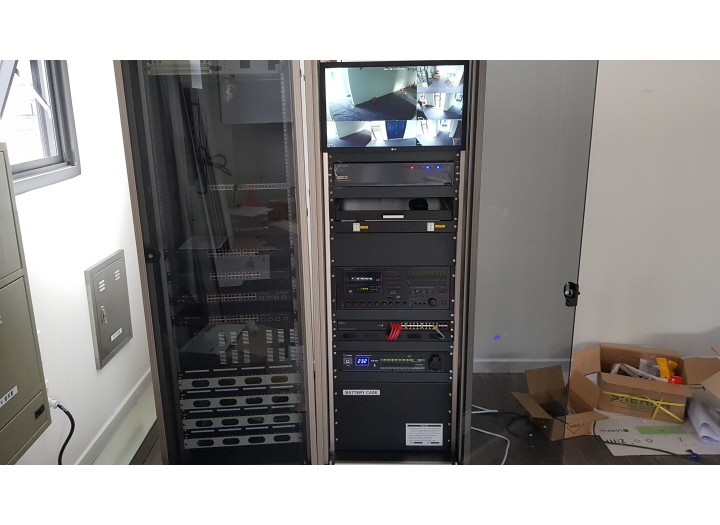

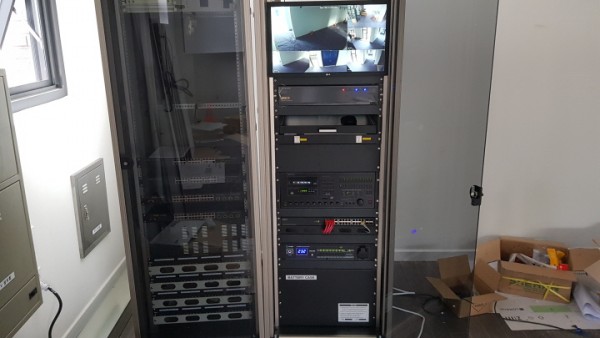

<전체장비 설치 완료사진>
