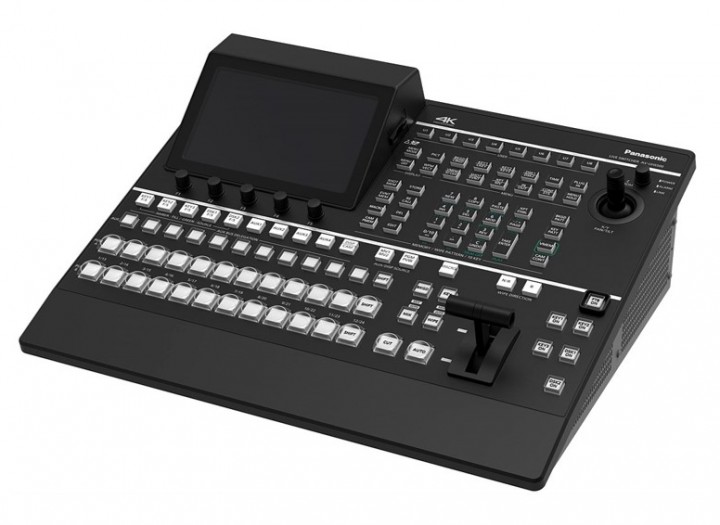

SWITCHER 4K/12G-SDI Compatible Live Switcher
| Model | AV-UHS500 |
|---|---|
| 제조사 | 파나소닉(Panasonic) |
| 주요사양 | 4K / 3G / HD 멀티 포맷 호환 |
| 주요사양 | 12G-SDI / 3G-SDI / HDMI 멀티 인터페이스 호환 |
| 주요사양 | 2 채널 크로 마키와 2 채널 PinP를 갖춘 5 개의 키어 |
| 주요사양 | 업 / 다운 변환 기능, HDR / SDR 변환 기능 및 ITU-R BT.2020 / BT.709 변환 기능을 지원 |
| 주요사양 | 최대 16 Panasonic 4K / HD 통합 카메라 를 제어 할 수있는 원격 카메라 컨트롤러 기능 |
목록으로
- PREVIOUS4K NDI Professional PTZ Camera
- NEXTCompact 4K PTZ Camera
본문
12G-SDI 호환 라이브 스위처 AV-UHS500은 하이 엔드 대형 모델의 거의 모든 기본 기능을 갖추고 있으며 HD와 동일한 조작성을 통해 4K 비디오 제작이 가능합니다. 내장 된 본체는 휴대가 매우 간편하여 음악, 스포츠, 엔터테인먼트 및 기타 라이브 이벤트에 이상적입니다. 4K / 3G / HD 멀티 포맷 지원 외에도 추가 옵션 장치를 설치하면 최대 16 개의 SDI 입력으로 확장하여 많은 카메라의 이벤트에서 원활하게 작동 할 수 있습니다.
키어는 다양한 프로그램 성능을 가능하게하므로 2ch 크로 마키 및 2ch PinP를 포함하여 5 개가 장비에 장착되었습니다. 스위처에는 업 / 다운 변환 기능, HDR / SDR 변환 기능 및 ITU-R BT.2020 / BT.709 변환 기능이 있습니다. 이를 통해 다양한 형식이 사용되는 환경에서 필요에 따라 비디오 출력을 유연하게 선택할 수 있습니다. 4K 라이브 스위처는 이벤트 준비, 방송국 및 OB 밴에서의 방송, 대학에서의 강의, 컨퍼런스 홀 등과 같은 다양한 응용 분야에서 쉽게 사용할 수있어 현장에서 라이브 비디오 제작에서 놀라운 성능을 보여줍니다.
호환되는 형식
3840 x 2160 / 59.94p, 50p, 29.97p, 25p, 24p, 23.98p
1080 / 59.94p, 50p, 29.97Psf, 25Psf, 24Psf, 23.98Psf, 59.94i, 50i
720 / 59.94p, 50p
주요 특징
- 4K / 3G / HD 멀티 포맷 호환
- 12G-SDI / 3G-SDI / HDMI 멀티 인터페이스 호환
- 두 개의 옵션 장치 슬롯이 장착 된 컴팩트 한 일체형 본체.
- 입력 : 표준 SDI : 8ch / 16ch max * 1 , 표준 HDMI : 2ch * 2 / 8ch max * 1 .
- 출력 : 표준 SDI : 5ch / 13ch max * 1 , 표준 HDMI 2ch * 3 / 8ch max * 1 .
- 2 채널 크로 마키와 2 채널 PinP를 갖춘 5 개의 키어.
- 업 / 다운 변환 기능, HDR / SDR 변환 기능 및 ITU-R BT.2020 / BT.709 변환 기능을 지원합니다.
- 4 개의 AUX BUS 채널, 믹스 트랜지션 기능이있는 AUX 1 및 2, DSK 1 및 2를 지정할 수 있습니다.
- 최대 16 * 1 Panasonic 4K / HD 통합 카메라 를 제어 할 수있는 원격 카메라 컨트롤러 기능 .
기능
| HD 모드 | 4K 모드 | |
|---|---|---|
| SDI 입력 | 3G-SDI x 8ch * 2 (추가 SDI 입력 장치 사용시 최대 16ch) | 12G-SDI x 8ch * 2 (추가 SDI 입력 장치 사용시 최대 16ch) |
| HDMI 입력 | 2 * 2 (추가 HDMI 입력 장치가있는 최대 8 채널) | |
| 프레임 싱크로 나이저 | 모든 입력 | |
| SDI 출력 | 3G-SDI x 5 채널 (추가 SDI 출력 장치 사용시 최대 13 채널) | 12G-SDI x 5 채널 (추가 SDI 출력 장치 사용시 최대 13 채널) |
| HDMI 출력 | 2 * 3 (추가 HDMI 입력 장치 사용시 최대 8 채널) | |
| BKGD 전환 | 믹스 / 와이프 / DVE | MIX / WIPE (DVE 전환에는 4K DVE 장치 필요) |
| 키어 | 5 개 (ME x 3, DSK x 2) | |
| 크로 마키 | 2 | |
| 키 전환 | 믹스 / 와이프 / DVE | MIX / WIPE (DVE 전환에는 4K DVE 장치 필요) |
| PinP | 키어에 포함 | |
| 멀티 뷰어 (HD 출력 만 해당) | 2 | |
* 1 : 옵션 장치가 설치된 경우.
* 2 : SDI 입력은 사용 된 HDMI 입력 채널 수만큼 줄어 듭니다. HDMI 입력은 CPRM을 지원하지 않습니다 (입력 불가).
* 3 : HDMI 출력 형식은 비디오 형식이며 시스템 형식과 동일합니다.

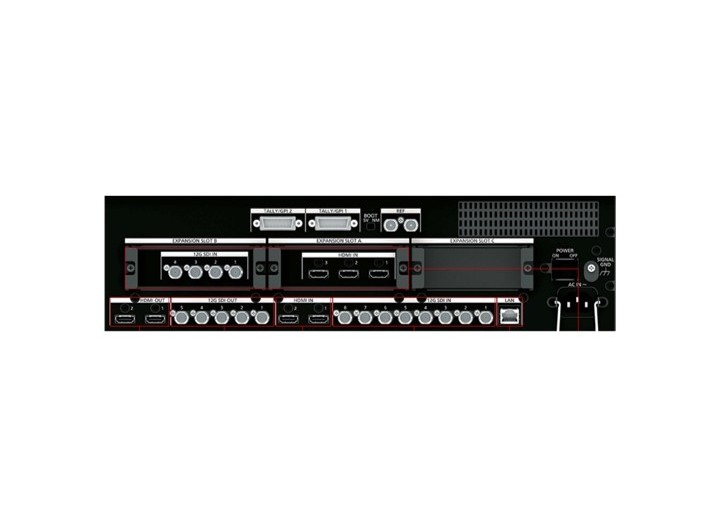

배면도
옵션 장치를 사용하는 응용 분야에 필요한 다양한 기능으로 확장 가능
- SDI 입력 장치 AV-UHS5M1G
3G 또는 12G-SDI x 4 입력, 프레임 싱크로 나이저, U / C, 색상 보정, SDR / HDR 변환, ITU-R BT.709 / BT.2020 변환 호환 - SDI 출력 장치 AV-UHS5M2G
3G 또는 12G-SDI x 4 출력, D / C, HDR / SDR 변환, ITU-R BT.2020 / BT.709 변환 호환 - HDMI 입력 장치 AV-UHS5M3G
HDMI 2.0 x 3 입력, 각 채널마다 스칼라 - HDMI 출력 장치 AV-UHS5M4G
HDMI 2.0 x 3 출력, 각 채널의 스케일러 - 4K 모드에서 4K DVE 장치 AV-UHS5M5G
DVE 기능 (BKGD x 1, Keyer x 1)
