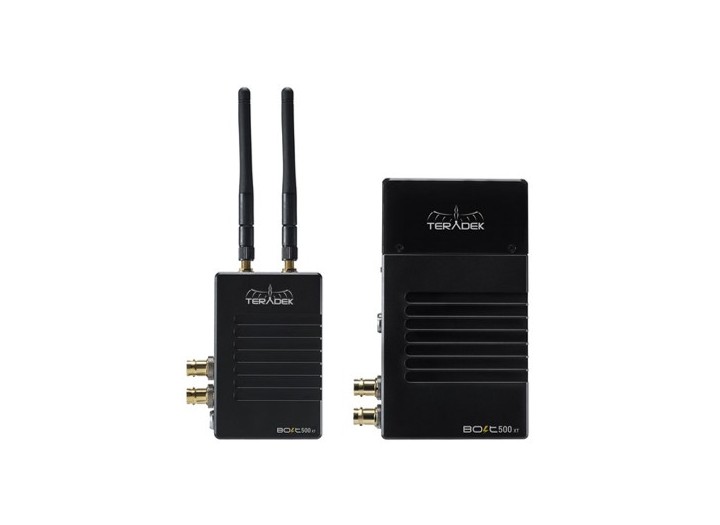

ETC SDI/HDMI 무선 송수신기
| Model | Bolt 500XT |
|---|---|
| 제조사 | 테라덱(Teradek) |
| 주요사양 | 3G-SDI 및 HDMI 입력 / 출력 |
| 주요사양 | 3 세대 Bolt 500, 1000, 300, Sidekick II 및 703 Bolt와 역 호환 가능 |
| 주요사양 | 최대 1080p60 해상도 지원 |
| 주요사양 | 특정 카메라 제조업체의 메타 데이터, 타임 코드 및 시작 / 중지 플래그에 대한 SDI 보조 데이터 지원 |
목록으로
- PREVIOUS멀티채널 H.264 레코더/플레이어
- NEXTSDI/HDMI 무선 송수신기
본문
Detail view
Teradek Bolt 500 XT 3G-SDI / HDMI 무선 송신기 사양
| 공사 | 가공 된 알루미늄 섀시 및 규정 준수 PCB |
| 비디오 입력 | SDI : 1 x BNC (75 Ohm), 3G / HD / SD HDMI : 1 x HDMI 타입 A 리셉터클 |
| 비디오 출력 | SDI : 1 x BNC (75 Ohm), 3G / HD / SD, 루프 스루 |
| 컬러 샘플링 | SDI : YCbCr 4 : 2 : 2, 10 비트 (포맷 변환이 활성화 된 경우 8 비트) HDMI : RGB 4 : 4 : 4, 8 비트 |
| 지연 시간 | <0.001 초 (포맷 변환없이 TX에서 RX로) |
| 지원되는 해상도 | 1080p : 60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98 1080PsF : 30 / 29.97 / 25 / 24 / 23.98 1080i : 60 / 59.94 / 50 720p : 60 / 59.94 / 50 480i : 59.94 576i : 50 |
| 비디오 프로세싱 | 압축 시각적 손실없는 색상 교정 CDL / 1024 1D LUT (10 비트 색상 지원) 33x33x33 3D LUT (10 비트 색상 지원) |
| 오디오 압축 | 48kHz, 24 비트 PCM |
| 오디오 입력 | 임베디드 |
| 인터페이스 | 스위치 : On / Off 및 Reset 데스크톱 앱 : OS X 및 Windows USB 인터페이스를 위한 Feature-Rich Bolt Manager 응용 프로그램 기능 : Mini-USB를 통한 업그레이드 |
| 무선 전화 | 비 DFS 주파수
|
| RF 전력 | 17dBm EIRP |
| 암호화 | AES-128 |
| 범위 | 최대 500 '/ 152.4m 가시선 |
| 유니 캐스트 멀티 캐스트 | 유니 캐스트 / 멀티 캐스트 |
| 소음 제거 | Wi-Fi 및 5GHz 무선 전화기와 공존 가능 |
| 전원 입력 | 2 핀 커넥터 7 ~ 17VDC |
| 전력 소비 | 공칭 7.3W (1080p60에서 측정) |
| 작동 온도 | 32 ~ 104 ° F / 0 ~ 40 ° C |
| 장착 가능 | 1 x 1/4 "-20 나사산 장착 구멍 2 x M3 나사산 장착 구멍 |
| 치수 | 0.95 x 2.6 x 4.47 "/ 2.41 x 6.6 x 11.35 cm |
| 무게 | 8 온스 / 226g |
포장 정보
| 패키지 무게 | 1.65 파운드 |
| 박스 치수 (LxWxH) | 6.7 x 6.5 x 4.8 " |
Teradek Bolt 500 XT 3G-SDI / HDMI 무선 수신기 사양
| 공사 | 가공 된 알루미늄 섀시 및 규정 준수 PCB |
| 비디오 출력 | SDI : 2 x BNC (75 Ohm), 3G / HD / SD HDMI : 1 x HDMI 타입 A 소켓 USB : 1 x USB 타입 3.0 Micro-B 소켓 |
| 컬러 샘플링 | SDI : YCbCr 4 : 2 : 2, 10 비트 (포맷 변환이 활성화 된 경우 8 비트) HDMI : RGB 4 : 4 : 4, 8 비트 |
| 지연 시간 | <0.001 초 (포맷 변환없이 TX에서 RX로) |
| 지원되는 해상도 | 1080p : 60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98 1080PsF : 30 / 29.97 / 25 / 24 / 23.98 1080i : 60 / 59.94 / 50 720p : 60 / 59.94 / 50 576p : 50 (HDMI 전용) 480p : 59.94 (HDMI 전용) 576i : 50480i : 59.94 |
| 비디오 프로세싱 | 압축 시각적 손실없는 색상 교정 CDL / 1024 1D LUT (10 비트 색상 지원) 33x33x33 3D LUT (10 비트 색상 지원) |
| 오디오 압축 | 48kHz, 24 비트 PCM |
| 오디오 입력 | 임베디드 |
| 인터페이스 | 스위치 : On / Off 및 Reset 데스크톱 앱 : OS X 및 Windows USB 인터페이스를 위한 Feature-Rich Bolt Manager 응용 프로그램 기능 : Mini-USB를 통한 업그레이드 |
| 무선 전화 | 비 DFS 주파수
|
| RF 전력 | 15dBm EIRP |
| 암호화 | AES-128 |
| 범위 | 최대 500 '/ 152.4m 가시선 |
| 유니 캐스트 멀티 캐스트 | 유니 캐스트 / 멀티 캐스트 |
| 소음 제거 | Wi-Fi 및 5GHz 무선 전화기와 공존 가능 |
| 전원 입력 | 2 핀 커넥터 7 ~ 28VDC |
| 전력 소비 | 공칭 9W (1080p60에서 측정) |
| 작동 온도 | 32 ~ 104 ° F / 0 ~ 40 ° C |
| 장착 가능 | 1 x 1/4 "-20 나사산 장착 구멍 2 x M3 나사산 장착 구멍 |
| 치수 | 6 x 3.4 x 1 "/ 15.24 x 8.64 x 2.54 cm |
| 무게 | 10.5 온스 /297.7g |
포장 정보
| 패키지 무게 | 2.25 파운드 |
| 박스 치수 (LxWxH) | 6.7 x 6.6 x 5 " |
