ETC 4x4 Seamless AV Matrix Switcher/Multi−Scaler
| Model | VSM-4x4A |
|---|---|
| 제조사 | 크라머(Kramer) |
| 주요사양 | HDTV 호환 및 HDCP 준수 |
| 주요사양 | 4 개의 HDMI 입력 및 4 개의 스케일 된 HDMI 출력 |
| 주요사양 | 선택 가능한 작동 모드 -심리스 매트릭스 스위처 (원활한 또는 독립적 인 설정), 비디오 월 (2x2 또는 1x4 구성), 듀얼 디스플레이 (Split / PIP / POP) 또는 쿼드 디스플레이 |
| 주요사양 | 최대 1080p / WUXGA 해상도 지원 |
| 주요사양 | 전면 패널 제어 -작동 모드, TAKE 버튼 및 메뉴 버튼, 전면 패널 잠금 |
목록으로
- PREVIOUSLine Extender Distributors
- NEXT8x8 4K60 Matrix Swicher
본문
Detail view
VSM-4x4A는 비디오 월 드라이버 (2x2 또는 1x4) 또는 듀얼 및 쿼드 멀티 뷰어로도 사용할 수있는 4x4 심리스 매트릭스 스위처입니다. 이 장치를 사용하면 깔끔한 비디오 컷으로 입력을 전환 할 수 있습니다 (글리치없이 프레임 간 전환). 딥 컬러, 최대 8 개 채널의 오디오로 HDMI 해상도를 지원하며 포트 당 HDCP 및 EDID 설정을 포함합니다.
- PixPerfect ™ 스케일링 기술-Kramer 의 정밀 픽셀 매핑 및 고품질 스케일링 기술.
- HDTV 호환.
- HDCP 준수.
- 4 개의 HDMI 입력 및 4 개의 스케일 된 HDMI 출력.
- 오디오 -4 개의 평형 및 4 개의 불평형 오디오 출력 (출력 당 독립적 인 볼륨 설정, HDMI 입력 및 출력에 내장 된 오디오).
- 선택 가능한 작동 모드 -심리스 매트릭스 스위처 (원활한 또는 독립적 인 설정), 비디오 월 (2x2 또는 1x4 구성), 듀얼 디스플레이 (Split / PIP / POP) 또는 쿼드 디스플레이.
- 베젤 수정 옵션 -비디오 월 모드에서.
- 독립 스위칭 모드 -별도의 출력 해상도를 허용합니다. 클린 페이드 스루 블랙 전환을 통한 입력 스위칭 (출력은 일정한 동기화 유지).
- HDMI 지원 -Deep Color, Dolby Digital Plus, DTS, DTS-HD®, LPCM 2CH / 6CH / 8CH, AC3.
- 포트 당 HDCP 및 EDID 설정
- 입력 해상도 범위 -VGA-WUXGA 및 480i-1080p.
- 출력 해상도 범위 -480p ~ 1080p.
- 다중 종횡비 선택 -전체, 4 : 3, 16 : 9 및 최적.
- 내장 ProcAmp- 색상, 색조, 선명도, 노이즈, 대비 및 밝기.

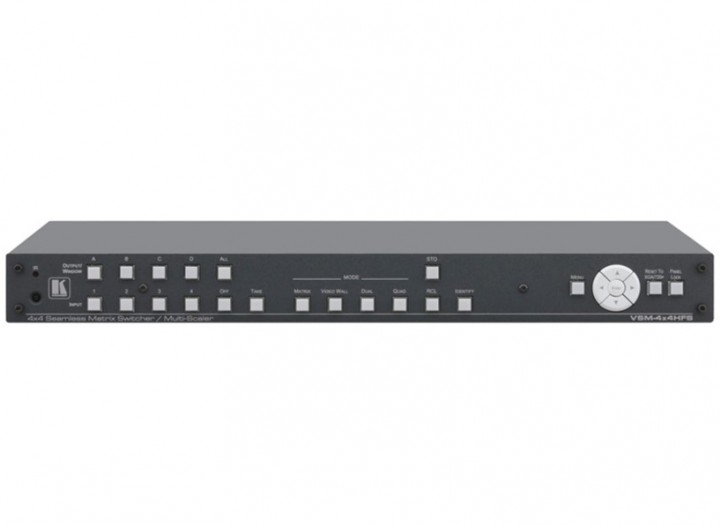

- 전면 패널 제어 -작동 모드, TAKE 버튼 및 메뉴 버튼.
- 4 프리셋 메모리 위치 -일반적인 IN-OUT 구성에 빠르게 액세스 할 수 있도록 각 작동 모드에 대해.
- 전면 패널 잠금.
- 비 휘발성 메모리 -최종 설정을 저장합니다.
- 추가 내부 메모리 -더 큰 펌웨어 코드를 지원합니다.
- 펌웨어 업그레이드 -이더넷 또는 프로그램 미니 USB 커넥터를 통해.
- 다양한 제어 옵션 -전면 패널 버튼, 터치 스크린 시스템, PC 또는 기타 직렬 컨트롤러에 의해 원격으로 전송되는 RS-232 직렬 명령, OSD가있는 적외선 리모콘 송신기 (온 스크린 디스플레이)에서 내장 이더넷을 통해 웹 페이지에서.
- 크기- 표준 19 "(1U). 랙"귀 "포함.
제품 사양

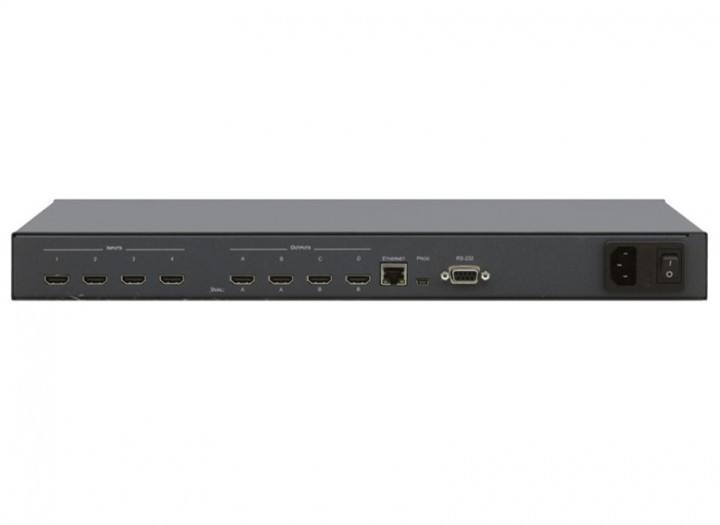

| 입력 : | 4 HDMI 커넥터 (HDMI, HDCP 버전 1.1). |
| 출력 : | HDMI 커넥터 4 개 (HDMI, HDCP 버전 1.1), 터미널 블록 커넥터의 밸런스 스테레오 오디오 4 개, 3.5mm 미니 잭의 밸런스 오디오 4 개. |
| 포트 : | 9 핀 커넥터의 RS-232 1 개, RJ-45 커넥터의 이더넷 1 개, Type-A 커넥터의 USB 1 개. |
| 출력 해상도 : | NATIVE, 480p, 576p, 720p50, 720p59, 720p60, 1080p24, 1080p50, 1080p60, 1024x768, 1280x800, 1280x1024, 1366x768, 1440x900, 1600x900, 1680x1050 또는 1920x1200. |
| 비디오 지연 : | 프로그레시브 입력 : 30ms (일반). |
| 통제 수단: | 전면 패널 버튼, 맞춤형 리모컨이있는 IR, RS-232, 내장 웹 페이지가있는 이더넷, 프로그래밍을위한 USB 포트. |
| 전원: | 100-240V AC, 27VA 이하 |
| 작동 온도: | 0 ° ~ + 40 ° C (32 ° ~ 104 ° F). |
| 보관 온도 : | -40 ° ~ + 70 ° C (-40 ° ~ 158 ° F). |
| 습기: | 10 % ~ 90 %, RHL 비 응축. |
| 포함 된 액세서리 : | 전원 코드, 랙 이어, IR 리모콘. |
| 제품 치수 : | 19 "x 7.20 x 1U (43.6cm x 18.30cm 4.36cm) W, D, H |
| 상품 무게: | 약 1.8kg (4.0lbs) |
| 배송 치수 : | 52.50cm x 33.00cm x 10.70cm (20.67 "x 12.99"x 4.21 ") W, D, H |
| 선적 무게: | 약 2.7kg (6.0lbs) |
