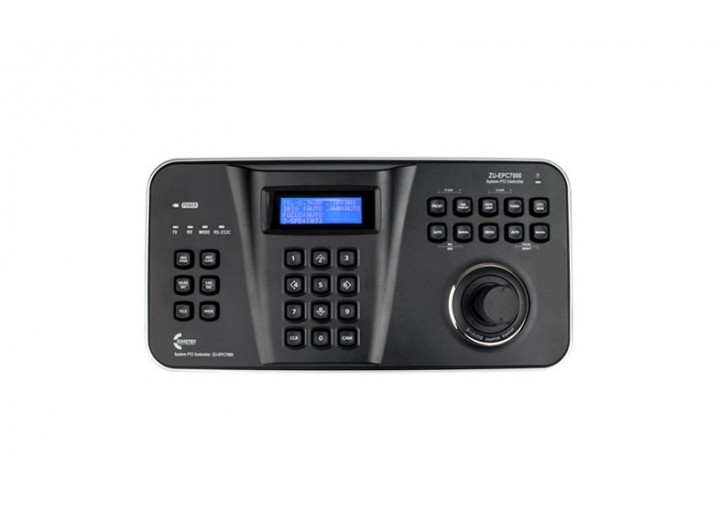

MODEL : System PTZ Controller (ZU-EPC7000)

1. 개요

   ZU-EPC7000 System PTZ Controller는 방송용 PTZ 카메라 제어 전용 컨트롤러 입니다.

2. 최대 255대의 PTZ 카메라를 연결하여 팬/틸트/줌의 미세조정이 가능합니다.

3. RS-232C/RS-422/RS-485 통신을 이용하여 최대 1,000m의 장거리 원격제어가 가능하며, VISCA, PELCO-D, PELCO-P 프로토콜을 지원합니다.

4. 4 라인 텍스트 LCD를 채용하여 연결기기 및 컨트롤러 설정을 위한 OSD MENU 지원, 그리고 제어하는 카메라의 상태 확인이 가능합니다.

1. 기능 및 구성

• 최대 255대의 카메라 제어

• 4 라인 텍스트 LCD 디스플레이

• 통신 인터페이스 : RS-232C, RS-422, RS-485

• 부드러운 팬/틸트/줌을 제어하기 위한 3축 조이스틱 채용

• 프로토콜 : VISCA, PELCO-D, PELCO-P

• 관리자 비밀번호 설정 가능

• 지속적인 펌웨어 업그레이드 지원



1. 제 원

• 디스플레이 : 20 x 4 Character LCD

• 통신 인터페이스 : RS-232C / RS-422 / RS-485

• PTZ 제어 : 조이스틱 (3 Axis Twist Zoom)

• RS-422/RS-485 사양 :  Asynchronous, 1 Start Bit, No Parity, 1 Stop Bit, (Half / Full duplex)

                        2400, 4800, 9600, 19200, 38400bps

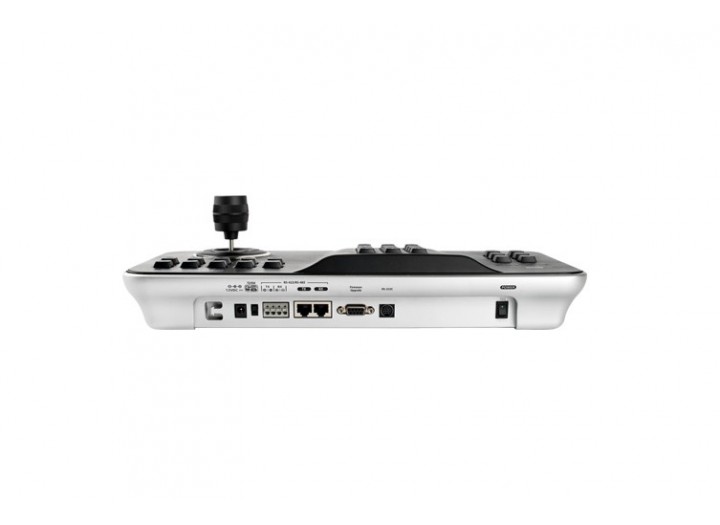

• RS-232C 사양 : DIN 8 PIN(VISCA 통신), D-SUB 9 PIN (펌웨어 업그레이드)

• 동작 전압 : DC 12V

• 소비전류 : 120~150mA

• 동작온도 : -10°C ~ 50°C/60%

• 치수 (W x H x D) : 400 x 200 x 99.97

• 무게 : 약 1.24Kg (아답터 제외)
