SDI 비디오 입력

HD/2K/4K/8K로 자동 전환 가능한 4개의 12G‑SDI.

SDI 비디오 출력

4 x 12G‑SDI 출력(루프).

HDMI 비디오 출력

4 x HDMI 2.0 타입 A 커넥터(싱글링크 또는 4320p60 쿼드링크에서 HD/UHD/4K 지원).

아날로그 오디오 출력

2채널의 아날로그 오디오(RCA 커넥터).

디지털 오디오 출력

16채널의 임베디드 오디오를 지원하는 모든 SDI 루프 출력과 8채널의 HDMI 출력.

​

임베디드 오디오 지원

8채널의 임베디드 오디오를 지원하는 HDMI

멀티 레이트 지원

1.5G, 3G, 6G, 12G, 2SI 듀얼링크 12G‑SDI, 2SI 쿼드링크 12G‑SDI, 4계통 분할 방식(Square Division) 쿼드링크 12G‑SDI.

업데이트 및 환경설정

USB-C 또는 이더넷.

리클러킹

지원

SD 비디오 표준

미지원

HD 비디오 표준

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60

2K 비디오 표준

2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI

UHD 비디오 표준

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

4K DCI 비디오 표준

4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI

​

8K 비디오 표준

4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60(2SI와 4계통 분할 방식으로 자동 전환).

8K DCI 비디오 표준

8Kp23.98 DCI, 8Kp24 DCI, 8Kp25 DCI, 8Kp29.97 DCI, 8Kp30 DCI, 8Kp47.95 DCI, 8Kp48 DCI, 8Kp50 DCI, 8Kp59.94 DCI, 8Kp60 DCI(2SI와 4계통 분할 방식으로 자동 전환).

SDI 규격

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A and B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10

SDI 비디오 레이트

1.5G SDI, HD 레벨 A/B 3G‑SDI, 6G‑SDI, 12G‑SDI로 전환 가능한 SDI 비디오 연결.

SDI 비디오 샘플링

4:2:2와 4:4:4

SDI 오디오 샘플링

TV 표준 샘플 레이트(48 kHz/24-비트).

SDI 색 정밀도

4:2:2와 4:4:4

SDI 컬러 스페이스

YUV 및 RGB.

SD 비디오 표준

미지원

HD 비디오 표준

720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60

UHD 비디오 표준

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60

8K 비디오 표준

4320p23.98, 4320p24, 4320p25, 4320p29.97, 4320p30, 4320p47.95, 4320p48, 4320p50, 4320p59.94, 4320p60

HDMI 컬러 스페이스

REC 709, REC 2020

HDMI 색 정밀도

HD/2K/4K/8K에서 YUV 4:2:2, RGB 4:4:4 지원. 33 포인트 LUT는 Teranex Utility 또는 캘리브레이션 장치 테스트에서 생성되는 LUT 캘리브레이션을 통해 로딩 가능.

​

스코프

파형, RGB/YUV 퍼레이드, 벡터, 히스토그램

보기 모드

픽처 오버레이와 불투명도 기능을 지원하는 두 개의 스코프로 나뉨. 일반 또는 HDR 눈금선을 나타내는 파형 및 퍼레이드.

소프트웨어 컨트롤

USB-C 또는 이더넷을 통해 Mac OS X™/Windows™ 소프트웨어 업그레이드 가능.

내부 소프트웨어 업그레이드

포함된 업데이터 응용프로그램 사용.

​

Mac 10.13 High Sierra,
Mac 10.14 Mojave 또는 이후 버전



Windows 8.1 및 Windows 10.


설정 변경

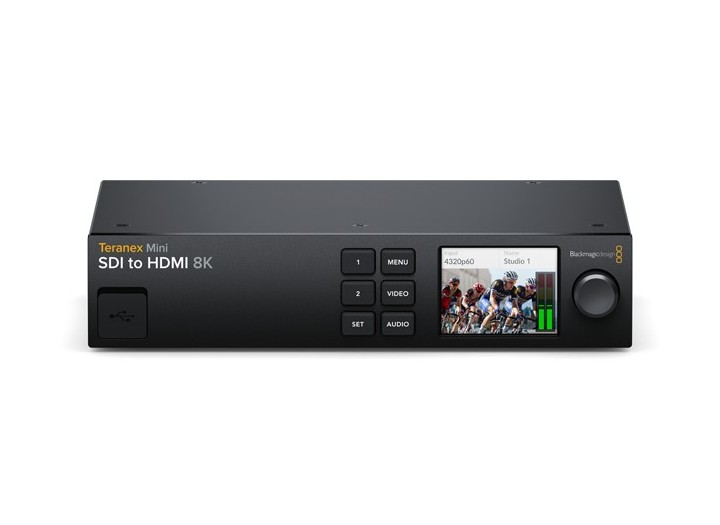

메뉴 및 설정 제어를 위한 6개의 버튼과 회전 노브 그리고 2.2인치 컬러 LCD 화면.

전원 장치

1 x 세계공용 AC 전원 장치 내장(IEC C14 inlet). IEC 전원 케이블 별도 구매. 100 - 240V AC 입력.

​

이더넷 전원 장치

이더넷 전원 장치 (PoE+)를 사용해 48V DC를 통해 전원 공급.

​

소비 전력

25 와트

사용 전압 범위

100V-240V AC

작동 온도

0° ~ 40°C (32° ~ 104°F)

보관 온도

-20° ~ 60°C (-4° ~ 140°F)

상대 습도

0% ~ 90% 비응결

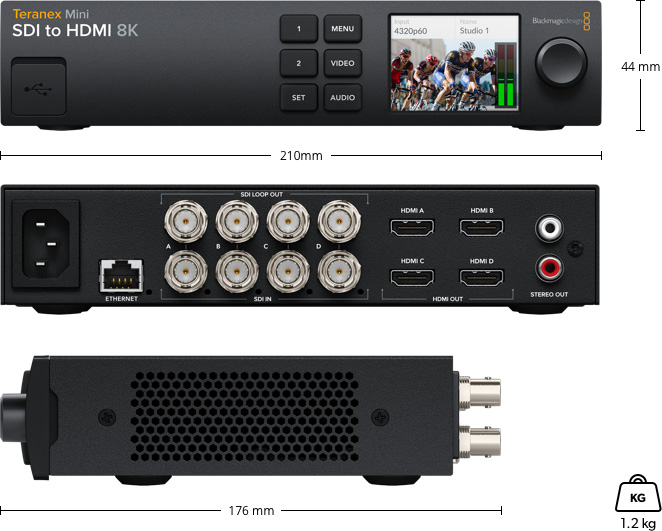

Teranex Mini SDI to HDMI 8K HDR

소프트웨어와 설명서가 저장된 SD 카드
