통합 8VSB HD 모듈레이터 (STM-1000HD) (구UBM-5000)

                                                                                                    * 구성도

* 구성품

본체, 사용설명서, 전원 케이블

* 제품 외형

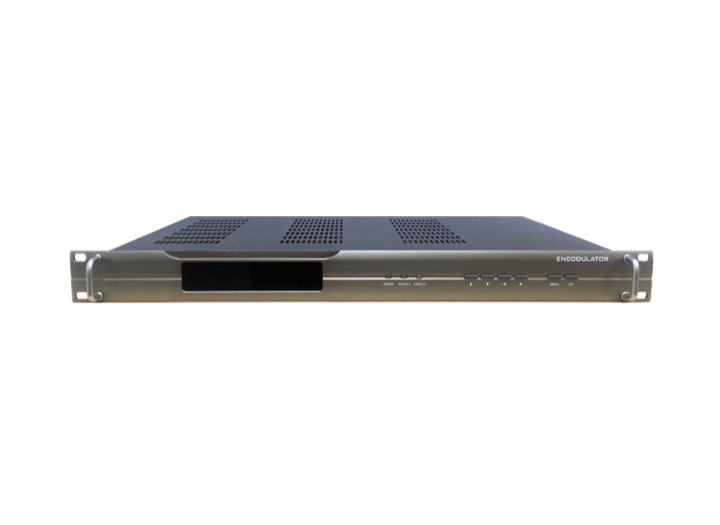

- 전면부

                                                       ①                                              ②                                    ③

①  LCD Display Window: 입력 및 출력 설정 상태 표시

②  POWER 및 STATUS LED 램프 : 전원 인가 유무 및 동작 상태 표시

• STATUS1: 입력 신호 유무 및 설정 상태 표시 (녹색: 정상, 적색: 설정 오류 또는 입력 무신호 상태)
• STATUS2: 출력 설정 상태 표시

③  방향 및 설정 버튼 : 방향 버튼(▲, ▼, ◀, ▶), 메뉴 버튼(MENU) , 설정 버튼(SET)

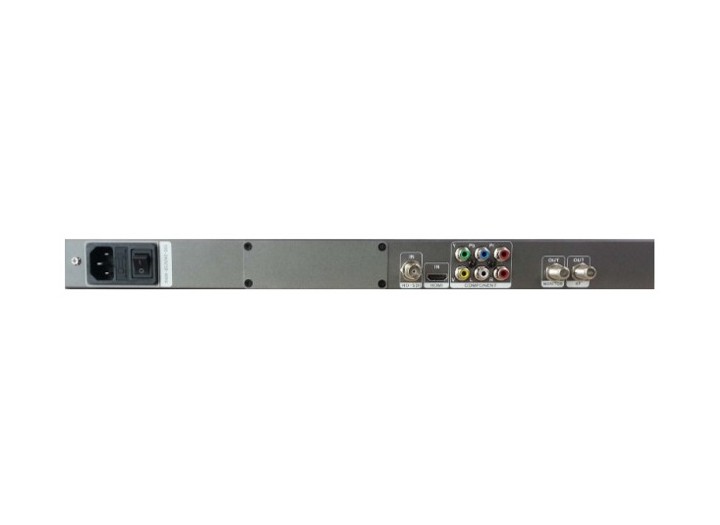

- 후면부

         ①                                                                                              ②    ③           ④                       ⑤

①  AC INPUT : AC전원(AC 220V) 입력 단자

②  SDI INPUT : SDI 입력 단자(Option)

③  HDMI INPUT : HDMI 입력 단자

④  COMPONENT & CVBS INPUT : COMPONENT & CVBS 입력 단자

⑤  RF Output 및 Monitor 출력 : RF 출력 단자 및 Monitor (-20dB) 출력 단자

* 제품 개요

   STM-1000은 디지털 방송용 Encoder, Modulator 통합 장비로서 다양한 영상기기의 영상 출력을 입력 받아 ATSC 디지털 방송 표준에 맞추어 영상 및 음성을 압축한 뒤 변조하여 출력하는 기능을 가지고 있습니다. Encoder의 압축 지연시간을 최소화하여 재전송에 소비되는 시간을 단축 하였으며 고화질 영상 전송에 최적화 되어 있습니다.
